Ці збої мають закономірності, і більшість з них можна діагностувати протягом 30 хвилин або менше. Цей посібник структурований відповідно до того, як насправді працює усунення несправностей: починаючи з того, що ви бачите на екрані, потім повертайтеся до причини. Чи підтримуєте викомерційні рідкокристалічні екраниу роздрібній торгівлі, запускати панелі в громадських кіосках або налагоджувати вбудоване обладнання під час розробки, процес діагностики той самий.
Короткий довідник симптомів
Використовуйте цю таблицю як свій перший фільтр. Кілька причин можуть викликати той самий симптом, тому сприймайте це як початковий напрямок, а не як остаточну відповідь.
| Симптом | Найімовірніша причина | Перша дія |
|---|---|---|
| Повністю темний екран, без підсвічування | Збій живлення або перегорів запобіжник | Виміряйте вхідну напругу на контактах модуля |
| Екран включений, але дуже тьмяний | Погіршення підсвічування або несправність світлодіодної матриці | Перевірте схему підсвічування самостійно |
| Слабке зображення, видиме лише за допомогою ліхтарика | Помилка підсвічування - сама панель працює | Огляньте світлодіодні стрічки та схему драйвера |
| Мерехтіння або блимання дисплея | Послаблення стрічкового кабелю або нестабільна напруга живлення | Переставте всі роз'єми; перевірити пульсації подачі |
| Вертикальні або горизонтальні лінії по екрану | Потріскана підкладка або несправність мікросхеми драйвера | Візуальний огляд; замінити плату драйвера |
| Зашифровані або відсутні символи | Невідповідність протоколу або помилка мікропрограми | Перевірте налаштування зв’язку відповідно до таблиці даних |
| Білий екран без вмісту | Помилка ініціалізації або втрата сигналу | Перевірити конфігурацію протоколу; підтвердити час скидання |
| Постійне зображення-привид або вигорання- | Задовге статичне зображення на панелі старіння | Цикл живлення; запустіть піксель-оновити тестовий шаблон |
| Сенсорне введення не реєструється | Пошкоджений сенсорний кабель або пошкоджена мікропрограма | Перевірте стрічковий кабель; пере-прошити сенсорний контролер |
| Випадкове скидання або вимикання живлення | Скачок напруги або недостатня сила струму | Виміряти подачу за допомогою осцилографа; додати захист від перенапруги |
Що насправді викликає несправності РК-модуля?
Погіршення підсвічування
Підсвічування є найпоширенішою несправністю окремого-компонента РК-модулів. Світлодіодні матриці поступово тьмяніють протягом терміну служби - виробники кваліфікують продукти протиСтандарти перевірки надійності напівпровідників JEDECі номінальний термін служби суттєво різниться між панелями споживчого-класу та промислового-класу. Завжди звертайтеся до таблиці даних конкретного модуля, щоб дізнатися його номінальний термін служби за ваших умов експлуатації, а не загальну галузеву цифру.
Дисплей зі слабким підсвічуванням усе ще проходить електричні перевірки. Панель працює -, вона просто не може створити читабельне зображення за нормального освітлення. Якщо екран виглядає прийнятно в темній кімнаті, але стає майже непомітним під яскравим офісним освітленням або на відкритому повітрі, підсвічування – це перше, що потрібно перевірити.
⚠️ Поширена помилка:компенсація тьмяного підсвічування шляхом підвищення яскравості до максимуму. Це прискорює зношування світлодіодів і скорочує термін служби компонента, що вже-застарів. Вибір обладнання з відповідним запасом яскравості з самого початку повністю уникає проблеми - подивіться, що відрізняєРК-модулі комерційного-класувід альтернатив споживчого-класу.
Проблеми з роз’ємом і кабелем
Стрічкові кабелі, роз’єми типу «зебра» та паяні з’єднання руйнуються під впливом вібрації, циклічного перегрівання та багаторазового згинання. Режим збою майже завжди періодичний: мерехтіння в певній орієнтації, падіння сегментів дисплея під час вібрації або екран, який працює під час запуску, але не працює при робочій температурі. Перевстановлення кожного з’єднувача перед замовленням запчастин вирішує значну частку скарг без витрат.
Екологічний стрес
Холод уповільнює реакцію рідкого кристала; тепло прискорює старіння поляризатора і розшарування клею; вологість роз'їдає електроди зсередини, утворюючи відсутні сегменти дисплея, які поступово погіршуються протягом тижнів. Завжди вказуйте для найгірших-умов, а не середніх. Для застосувань у складних середовищах,інтегровані РК-дисплеї з відповідними екологічними рейтингамиварто оцінити перед розгортанням, а не після польового збою.
⚠️ Поширена помилка:тестування дисплея в лабораторних умовах і припущення, що він працюватиме так само на відкритому повітрі, в холодному складі або поблизу джерела вологи - без перевірки того, що номінальний клас захисту модуля та температурний діапазон дійсно відповідають середовищу розгортання.
Проблеми з електроживленням і несправності драйверів
Стрибки напруги викликають миттєве пошкодження мікросхеми драйвера. Пульсації джерела живлення - Шум змінного струму на рейці постійного струму - спричиняє більш тонкі, сукупні пошкодження: випадкові скидання, шум зображення та скорочення терміну служби світлодіодів. Зверніться до таблиці даних вашого модуля щодо максимально допустимої напруги пульсацій; не існує універсального порогу, який застосовувався б до всіх типів панелей.
Помилки мікропрограми та невідповідності протоколів — це окрема категорія, яка переконливо імітує збій обладнання. Білий екран або кодований вихід після заміни плати або оновлення програмного забезпечення дуже часто є помилкою конфігурації, а не зламаною панеллю. Ця відмінність має значення, колипорівняння форматів рідкокристалічного та світлодіодного панелей- різні технології мають різну поведінку протоколів і сигнатури помилок.
Шести{0}}етапний діагностичний процес
Опрацюйте їх по порядку. Зупиніться, як тільки ви визначите помилку - непотрібні свопи втрачають час і введіть нові змінні.
Крок 1 - Візуальний огляд перед-увімкненням.Подивіться на наявність тріщин, конденсату за панеллю, слідів вигоряння на друкованій платі та зміщених або перекручених стрічкових кабелів. Якщо ви виявили фізичні пошкодження, не застосовуйте живлення. Коротке з’єднання може спричинити каскадні пошкодження, які коштують набагато дорожче, ніж вихідна несправність.
Крок 2 - Перевірте вхідну напругу.Використовуйте мультиметр для вхідних контактів живлення модуля. Типова номінальна напруга для TFT-панелей становить 3,3 В, 5 В або 12 В - перегляньте таблицю даних. Показник більше ніж на 5% за межами специфікації вимагає перевірки. Для періодичних несправностей додайте осцилограф, щоб перевірити пульсації джерела живлення відповідно до допустимих специфікацій, указаних у таблиці даних.
Крок 3 - Ізолюйте підсвічування.У темній кімнаті посвітіть ліхтариком на поверхню панелі під кутом. Якщо ви можете розрізнити тьмяне зображення, то панель справна і вийшла з ладу лише підсвічування. Цей єдиний тест усуває половину дерева діагностики менш ніж за 10 секунд - і працює однаково добреРК-дисплеї бар-форматуяк на стандартних прямокутних панелях.
Крок 4 - Методично міняйте кабелі та плати.Завантажте відомий{0}}хороший тестовий шаблон. Замініть стрічковий кабель на перевірений робочий блок. Якщо несправність пов’язана з кабелем, проблема в кабелі. Якщо він залишається з дошкою, дошка буде наступною. Спочатку замініть найменш дорогий і доступний компонент.
Крок 5 - Перевірте протокол зв’язку.Білий екран або спотворений вихід після заміни плати майже завжди є помилкою конфігурації. Перевірте швидкість передачі даних (UART), режим SPI (CPOL/CPHA) або адресу I2C відповідно до таблиці даних. Цей крок виявляє непропорційну частку недоліківсередовища показу кіоскуде модулі замінюються в польових умовах, часто через неповну документацію.
Крок 6 - Повторіть польові умови на стенді.Дисплей, який працює в лабораторії, але не вдається розгорнути, майже завжди має першопричину перегріву або вібрації. Роз'єм, який знаходиться на краю під кутом 22 градуси, може повністю відкритися під кутом 55 градусів. Застосовуйте контрольоване нагрівання під час стендових випробувань - несправність, яка з’являється вище певної температури, безпосередньо визначає механізм теплового розширення.
Відремонтувати чи замінити? Рамкова схема прийняття рішень
Ремонт має сенс, колинесправність локалізована в одному компоненті, який можна замінити - кабель, матриця підсвічування, оновлення мікропрограми - модуль є частиною системи, де пошук заміни передбачає значний простой або перепроектування, а вартість ремонту явно менша, ніж вартість нового пристрою.
Заміна має більше сенсу, коликілька симптомів з'являються одночасно. Тьмяне підсвічування, зношеність роз’ємів і поява ореолів зображення є надійним показником закінчення терміну служби, а не окремою несправністю, яку можна виправити. Заміна також має сенс, якщо поточний модуль пропонує кращі технічні характеристики - вищу яскравість, ширшу робочу температуру, кращий захист від проникнення -, що зменшить навантаження на обслуговування в майбутньому.
Перш ніж вибрати будь-який шлях, попрацюйте над цими п’ятьма запитаннями:
- Це перша несправність пристрою чи він виходив з ладу раніше?
- Чи обмежена несправність одним замінним компонентом?
- Чи загальна вартість ремонту - деталей, праці та часу простою - залишається значно нижчою за вартість заміни?
- Чи реально прослужить відремонтований блок протягом решти вимог до обслуговування системи?
- Чи пропонує поточна заміна значно кращі характеристики для цієї програми?
Якщо три або більше відповідей схиляються до заміни, це, як правило, більш зрозумілий шлях. Переглянути повнийасортимент продукціїабопоговоріть зі спеціалістомпро пошук. Для роздрібної торгівлі та вивісок,індивідуальні конфігурації РК-дисплея для вивісок роздрібної торгівлічасто забезпечують кращу довгострокову-економіку, ніж прямий обмін-на-подібний.
Профілактичне обслуговування
- Екологічний контроль:Розгортайте модуль у номінальному діапазоні температури та вологості, використовуючи для планування найгірші умови-. У середовищах із високою-вологістю герметичні корпуси з перевіреними рейтингами IP є вимогою, а не запобіжним заходом.
- Управління живленням:Використовуйте регульовані джерела живлення з апаратним захистом від перенапруги. Уникайте безперервної роботи підсвічування з максимальною яскравістю - адаптивний контроль яскравості зменшує знос світлодіодів без видимого впливу на зручність використання.
- Планові перевірки:Щомісяця - перевіряйте посадку роз’єму та шукайте конденсат. Щокварталу - запускайте діагностичну тестову схему та перевіряйте напругу живлення під навантаженням. Щорічно - перевіряйте пульсації живлення та перевіряйте оптичні шари на розшарування чи старіння поляризатора.

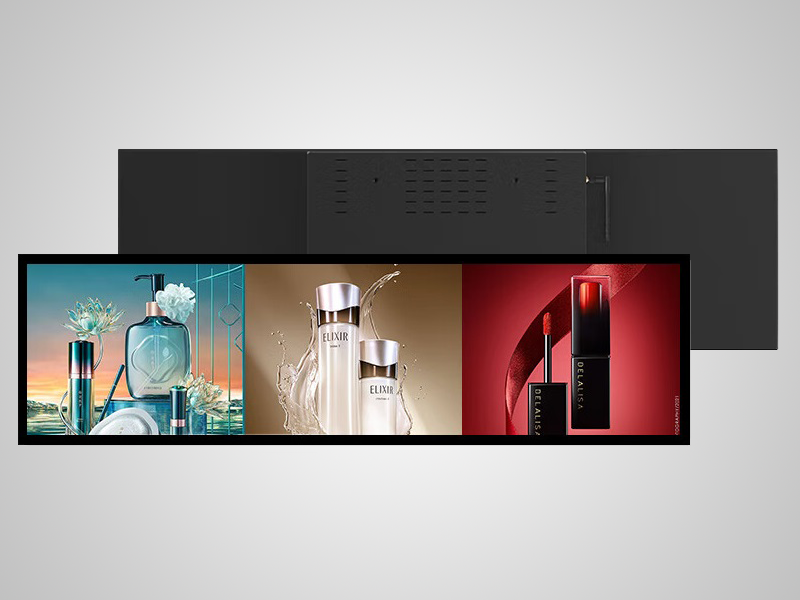

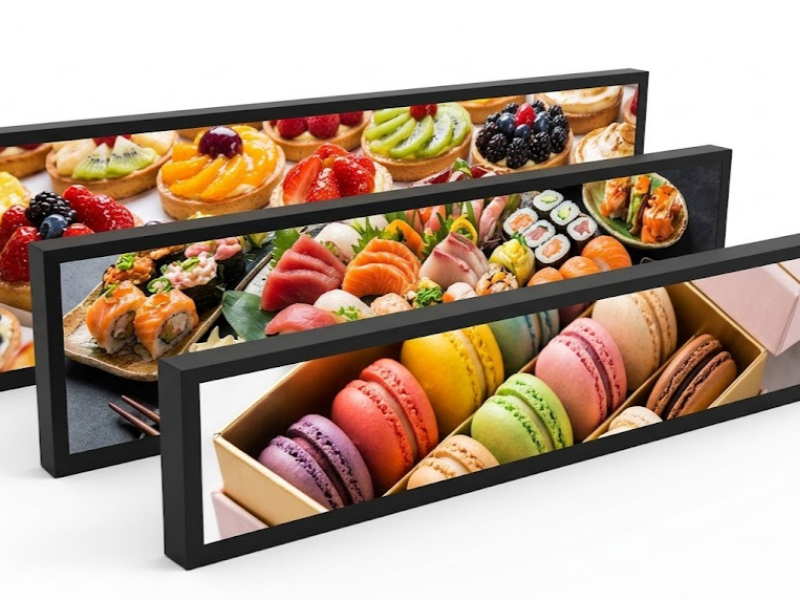

длятермінал самообслуговування-розгортання безперервно виконуються в середовищах із високим-трафіком, щоквартальна перевірка є-найвищою цінністю одноразового обслуговування.Розтягнуті РК-екрани, які використовуються в супермаркетахзіткнутися зі специфічним впливом вологості та хімічних засобів для чищення, які стандартні графіки технічного обслуговування можуть не повністю врахувати.
Часті запитання
На моєму РК-дисплеї відображається білий екран - панель зламана?
Не обов'язково. Білий екран частіше є причиною збою зв’язку чи ініціалізації, ніж фізичного пошкодження. Перевірте конфігурацію протоколу - швидкість передачі даних, режим SPI або адресу I2C - відповідно до таблиці даних модуля. Це особливо актуально після оновлення мікропрограми або заміни плати, коли налаштування можуть бути передані неправильно.
Як визначити, чи вийшло з ладу підсвічування чи РК-панель?
Посвітіть ліхтариком на поверхню екрана під кутом у темній кімнаті. Якщо ви бачите тьмяне зображення, це означає, що панель видає належним чином і вийшло з ладу лише підсвічування. Відсутність зображення під ліхтариком означає, що несправність у панелі, платі драйвера або шляху сигналу між ними.
Чи можна виправити мерехтіння дисплея без заміни модуля?
У більшості випадків так. Мерехтіння найчастіше спричинене ослабленим стрічковим кабелем, крайовим паяним з’єднанням або надмірною пульсацією подачі. Перевстановлення роз’ємів і перевірка стабільності напруги живлення під навантаженням усуває більшість скарг на мерехтіння до того, як знадобиться будь-яка заміна компонента.
Чи безпечно вмикати дисплей, який зазнав впливу вологи?
Ні. Перед підключенням до живлення дайте модулю повністю висохнути в середовищі з низькою-вологістю. Увімкнення мокрого дисплея загрожує корозією електродів і коротким замиканням, яке може остаточно пошкодити панель.
Чому мій дисплей працює на столі, але не працює в полі?
Переривчасті-полеві несправності майже завжди викликані тепловим розширенням при робочій температурі,-перебоями роз’єму, спричиненими вібрацією, або конденсацією під час запуску. Відтворіть фактичне середовище розгортання - температуру, вібрацію, вологість - під час стендового випробування. Щоб отримати вказівки щодо вибору апаратного забезпечення, яке послідовніше справляється зі складними умовами,цей огляд високо{0}}варіантів РК-дисплеяохоплює найбільш важливі відмінності в специфікаціях.
Висновок
Несправності РК-модуля можна прочитати, коли ви знаєте, що шукати. Темна панель, мерехтливий екран, спотворений вихід - кожен відображається в керованому списку ймовірних причин, а структурований діагностичний процес знаходить справжню несправність швидше, ніж довільна заміна компонентів. Той самий процес також чітко повідомляє вам, коли ремонт закінчився, і заміна є правильною відповіддю.
Якщо нещодавній збій поставив на ваш план нове обладнання, досліджуйтеяк сучасні комерційні РК-екрани порівняно з традиційними варіантами відображення, абоподати запитщоб обговорити ваші конкретні вимоги до програми.
