Розміщення шлюзу електронних етикеток на полицях: Посібник з огляду радіочастотного сайту для роздрібних магазинів

Розміщення шлюзу етикеток на електронних полицях не повинно ґрунтуватися лише на асортименті брошур чи колі -плану поверху. Металеві стелажі, холодильні шафи, щільність запасів, стіни, висота монтажу, інше бездротове обладнання та кількість оновлених цін – усе це може змінити роботу мережі ESL у реальному магазині.

Швидка відповідь:Створіть попередній план шлюзу на основі поточного макета магазину, а потім перевірте його за допомогою фактичних шлюзів і типових міток. Перевірте складні позиції полиць, звичайні та масові оновлення, збій шлюзу, видимість винятків і остаточне підтвердження пристрою. Затверджуйте лише конфігурацію, яка була виправлена, перевірена повторно та задокументована.

Анрішення для електронних етикеток на полицізазвичай поєднує мітки, шлюзи або точки доступу, платформу керування та підключення до систем ціноутворення чи продуктів. Тому надійне покриття – це не лише питання радіочастот. Це здатність доставити правильне оновлення, виявити помилки та довести, що призначена мітка досягла затвердженого кінцевого стану.

Що має підтвердити розміщення ESL Gateway

Шлюз передає трафік оновлень між платформою керування та мітками в торговому залі. Залежно від системи один і той самий компонент мережі може називатися шлюзом, базовою станцією, точкою доступу або контролером зв’язку. Більш широке пояснення робочого процесу системи доступне в цьому посібникуяк працюють електронні етикетки на полиці.

Системи на основі-Bluetooth можуть використовуватиПрофіль етикетки електронної полиці Bluetooth, який визначає, як клієнт Bluetooth контролює та оновлює пристрої ESL. Інші системи можуть використовувати власну 2,4 ГГц, суб-ГГц, Wi-Fi або іншу архітектуру. Вибраний протокол впливає на інструменти опитування, доступні індикатори сигналу, асоціацію шлюзу, поведінку підтвердження та планування каналу. Корисно переглянути відмінності міжЗв’язок Bluetooth, Wi-Fi та Sub-GHz ESLперед визначенням методу тестування.

Номінальний діапазон не є придатним для використання покриттям

Діапазон постачальників описує продуктивність за певних умов. Корисне покриття — це результат, який вимагає роздрібний продавець у встановленому магазині.

Зона не повинна вважатися придатною лише тому, що одна мітка отримує одну команду. Проект повинен визначити, чи:

• Репрезентативні мітки постійно отримують правильне оновлення.
• Звичайні та масові оновлення завершуються в схваленому бізнес-вікні.
• Непідтверджені мітки залишаються видимими в процесі винятку.
• Старіші або відкладені події не можуть перезаписати новий вміст.
• Критичні зони залишаються керованими, коли шлюз або транзитне підключення виходять з ладу.
• Правильна фізична етикетка прив’язана до правильного продукту та положення полиці.

Швидкість оновлення також залежить від технології відображення, розміру зображення, форми сигналу, планування платформи та навантаження на мережу. Окреме керівництво поЧастота оновлення ESL і продуктивність дисплеяможе допомогти командам уникнути звинувачення в кожному повільному оновленні радіочастотного покриття.

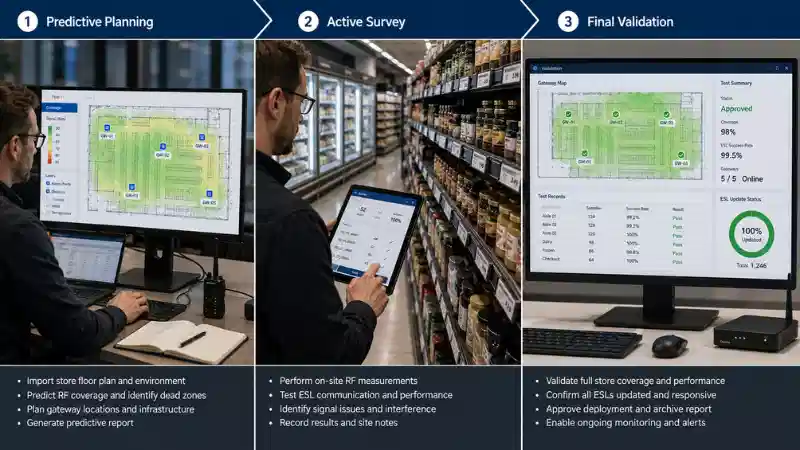

Використовуйте три-етапне опитування сайту ESL RF

Обґрунтоване опитування відокремлює планування від перевірки. Наведені нижче три етапи запобігають помилковому сприйняттю прогнозованого проекту за завершену інсталяцію.

Етап 1: Попереднє прогнозне планування

Використовуйте поточний план поверху, графік монтажу, інформацію про стелю, доступність мережі, можливі точки монтажу та задокументовані припущення постачальника, щоб створити початковий макет шлюзу.

На цьому етапі слід визначити ймовірні зони покриття та очевидні ризики, але він не повинен затвердити остаточну кількість шлюзів. Радіус планування не може відтворити заповнені полиці, конструкцію морозильної камери, радіовідбиття, орієнтацію етикеток або живе бездротове середовище магазину.

Етап 2: активне опитування-на сайті

Установіть тимчасові або остаточні-шлюзи позицій і використовуйте схвалені моделі міток, щоб надсилати реальні оновлення з репрезентативних місць. Записуйте будь-які-підтримувані постачальником радіочастотні вимірювання та фактичні робочі результати.

Загальні вказівки щодо бездротового розгортання відNIST про промислові бездротові системинаголошується на розумінні існуючих бездротових пристроїв, робочих діапазонів, джерел перешкод і встановленого середовища. Для проектів ESL ці принципи мають поєднуватися з тестуванням-оновлень реальних ярликів.

Етап 3: Остаточна перевірка-встановлення

Повторіть критичні випробування після того, як шлюзи зафіксовано в затверджених положеннях, полиці заповнені, холодильне обладнання запрацює та звичайні системи магазину активні. Збережіть остаточну карту шлюзу та докази тестування як базову лінію розгортання.

Ця остаточна перевірка відрізняється від загальної апаратної роботи, описаної в anкерівництво по установці електронної етикетки на полиці. Встановлення підтверджує, що компоненти встановлені та підключені; Радіочастотна перевірка підтверджує, що встановлена ​​система працює в реальному середовищі.

Що зібрати, перш ніж зайти в магазин

Огляд сайту стає повільнішим і менш надійним, коли команда виявляє базову інформацію про макет або інфраструктуру лише після початку тестування. Перед візитом зберіть:

Вибір постачальника також впливає на те, що можна виміряти та підтвердити. Перед опитуванням перевірте ці технічні можливості в рамкахвибір рішення для роздрібної електронної етикетки на полиці.

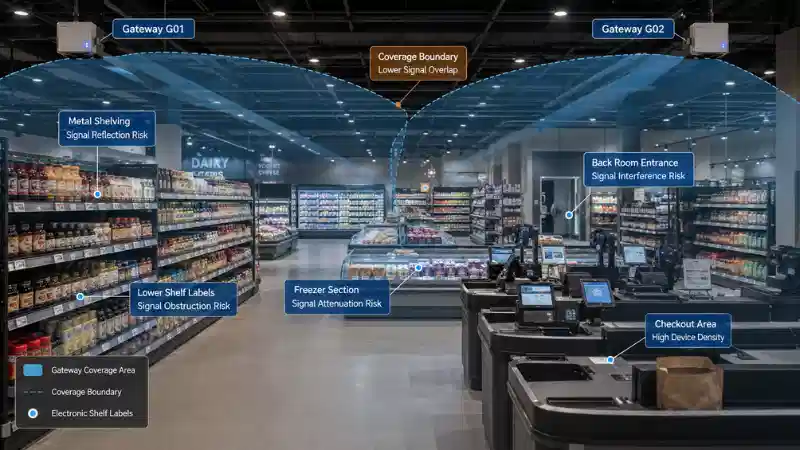

Нанесіть на карту зони найвищого-РЧ-ризику магазину

План поверху має стати картою ризиків до встановлення шлюзів-кандидатів. Почніть з областей, які, швидше за все, виявлять слабкий дизайн.

Металеві стелажі та щільні вітрини

Метал може відбивати, блокувати або перенаправляти радіосигнали. Перевіряйте етикетки внизу полиці, за металевими краями, у вузьких проходах, біля щільних світильників і поблизу великої кількості продуктів. Одна мітка-на рівні очей не може представляти весь прохід.

Холодильники та морозильні камери

Холодне обладнання поєднує метал, ізоляцію, скло, механізми та незвичайні монтажні позиції. Розглядайте дверцята холодильника, відкриті чиллери, заморожені кінцеві секції, нижні рейки та етикетки між суміжними ящиками як окремі контрольні точки.

Для розгортання продуктового магазину також слід враховувати фізичні та операційні вимоги цих відділів разом із ширшими варіантами використання, описаними в цьому посібнику дляелектронні цінники супермаркетів.

Стіни, колони, підсобні кімнати та приймальні

Суцільні стіни та конструктивні колони можуть відокремлювати торговий-зал від складського приміщення, аптеки, стійки обслуговування, приймального пункту чи мезоніну. Включіть ті області, де мітки підтримують вибір, поповнення, інвентар або ціноутворення-для клієнтів.

Каси та бездротові-зони з великою густотою

У касових зонах можуть бути точки доступу Wi-Fi, POS-термінали, платіжні пристрої, портативні сканери, обладнання безпеки, клієнтські пристрої та цифрові дисплеї. Їх наявність не призводить до автоматичного збою, але робить тестування в нормальних умовах експлуатації більш важливим.

Виберіть попередні місця розташування шлюзу

Шлюзи-кандидати повинні бути розташовані там, де можна керувати продуктивністю радіозв’язку, живленням, безпечним доступом до мережі, безпечним обслуговуванням і майбутніми змінами магазину.

• Віддавайте перевагу піднятим відкритим місцям, де схвалена конструкція антени не заблокована великими металевими пристосуваннями.
• Уникайте закритих шаф, якщо постачальник не схвалив корпус і спосіб встановлення.
• Зберігайте шлюзи ідентифікованими та доступними для перевірки, заміни та усунення несправностей мережі.
• Запишіть ідентифікатор шлюзу, точне розташування, висоту монтажу, джерело живлення, мережеву адресу, призначені зони та дату встановлення.
• Не розміщуйте шлюз там, де майбутні вивіски, сезонні виставки чи ремонт магазину можуть завадити йому.

Перекривання покриття може покращити граничну продуктивність або стійкість, але лише якщо платформа підтримує очікувану поведінку асоціації або відновлення після відмови. Фактичний зв’язок шлюзу, черги та відновлення після відмови залежать від постачальника. Порівнюючи постачальників, перевіряйте як обладнання, так і мережеві докази, а не покладайтеся на єдину заяву про покриття; цепорівняння виробників електронної етикетки на полиціокреслює ширші фактори оцінки.

Що вимірювати під час обстеження місця проведення радіочастот

Жодна цифра не доводить, що зона ESL готова. Опитування повинно поєднувати вимірювання РЧ або платформи з операційними результатами.

Радіообладнання та дозволені умови експлуатації залежать від ринку. Для розгортання в США відповідні пристрої підлягають відповідним вимогамВимоги щодо авторизації обладнання FCC і радіочастотних пристроїв. Інші ринки мають власний спектр, потужність і правила відповідності. Сертифіковану конфігурацію вибраної системи не слід змінювати виключно для покращення результатів опитування одного магазину.

Як запустити Active ESL Site Survey

1. Пронумерувати торгові зони.Використовуйте узгоджені коди, такі як A01 для проходу, F01 для морозильника, C01 для каси та B01 для задньої кімнати. Використовуйте однакові коди на плані поверху, тестовому аркуші, конфігурації шлюзу та журналі винятків.
2. Встановіть можливі шлюзи.Розмістіть схвалене обладнання в місцях, які відповідають запланованій кінцевій висоті, орієнтації, умовам транспортування та живлення.
3. Виберіть типові тестові етикетки.Включіть верхні, середні та нижні полиці, торцеві кришки, положення морозильника, каси, підсобні кімнати, структурні перешкоди та прогнозований край покриття.
4. Запуск контрольованих індивідуальних оновлень.Використовуйте відому тестову подію та запишіть тестову точку, ідентифікатор мітки, шлюз, статус, час завершення, повторні спроби, видимий результат і докази.
5. Виконуйте реалістичні масові оновлення.Перевірте проход, відділ, набір для просування або інше навантаження, яке представляє найбільшу заплановану операційну подію.
6. Перевірте нормальні умови зберігання.Якщо це можливо, повторіть критичні тести, коли полиці заповнені, холодне обладнання працює, Wi-Fi увімкнено, пристрої персоналу використовуються та каси працюють.
7. Випробуйте стійкість і видимість відмов.Вимкніть або відключіть один шлюз лише за допомогою затвердженої процедури тестування. Перевірте, що відбувається з ураженими подіями, чи використовується альтернативне покриття, де підтримується, і чи залишаються видимими невирішені мітки.
8. Виправте та перевірте повторно.Перемістіть або додайте шлюз, змініть схвалену схему кріплення, усуньте ненавмисну ​​перешкоду, відремонтуйте зворотний зв’язок, замініть несправну етикетку або виправте прив’язку. Не закривайте проблему, доки остаточна конфігурація не пройде той самий тест, який її виявив.

Використовуйте протокол огляду місця, а не неофіційні нотатки

Запис опитування робить результат повторюваним і перевіряється. Наступні поля можна використовувати як відправну точку:

Приклад навмисно уникає універсальних порогів сигналу або часу. Ці значення мають виходити з вибраної системи, вимог роздрібного продавця до ризиків і перевіреного тестування проекту.

Ілюстративний приклад опитування супермаркету

Наступний сценарій є гіпотетичним і демонструє процес прийняття рішення, а не претендує на реальний результат розгортання.

Продуктовий магазин має шість головних проходів, дві холодильні стіни, секцію для-заморожених продуктів, вісім кас і задню кімнату за суцільною стіною. Попередній план призначає G01 для проходів 1–3, G02 для проходів 4–6 і холодильних вітрин, а G03 для кас і підсобної кімнати.

Індивідуальні оновлення працюють у більшості місць, але виникають три проблеми:

• Мітки нижньої-полиці поруч із замороженим розділом залишаються непідтвердженими.
• Дві мітки задньої-кімнати оновлюються лише після повторних спроб.
• Кінцеві-мітки між G01 і G02 стають неузгодженими під час тестування масового просування.

Команда не повинна просто збільшити повторні спроби та схвалити магазин. Спочатку слід визначити, чи спільна причина несправностей РЧ.

1. Переконайтеся, що кожна подія досягла правильного магазину, продукту та прив’язки етикетки.
2. Перевірте справність мітки та повторіть подію з відомою-хорошою тестовою міткою.
3. Переконайтеся, що G01, G02, G03 та їх зворотні з’єднання підключені до мережі.
4. Перегляньте статус черги та порядок подій.
5. Порівняйте вимірювання-підтримуваного постачальником зв’язку та робочі результати в точках тестування, які не пройшли.
6. Перемістіть або додайте затверджене покриття, якщо докази вказують на слабкість радіочастот.
7. Повторіть ті самі індивідуальні, масові та невдалі тести.
8. Збережіть остаточну карту шлюзу та закриті-докази дефектів як затверджену базову лінію.

Цей процес також запобігає непотрібним покупкам обладнання. Невдале оновлення, спричинене зв’язуванням, пошкодженою міткою чи мережевою чергою, не повинно автоматично призводити до створення іншого шлюзу. Фінансовий ефект від шлюзів, встановлення, етикеток, технічного обслуговування та програмного забезпечення слід оцінювати в рамках роздрібного продавця.реальні витрати на етикетку електронної полиці.

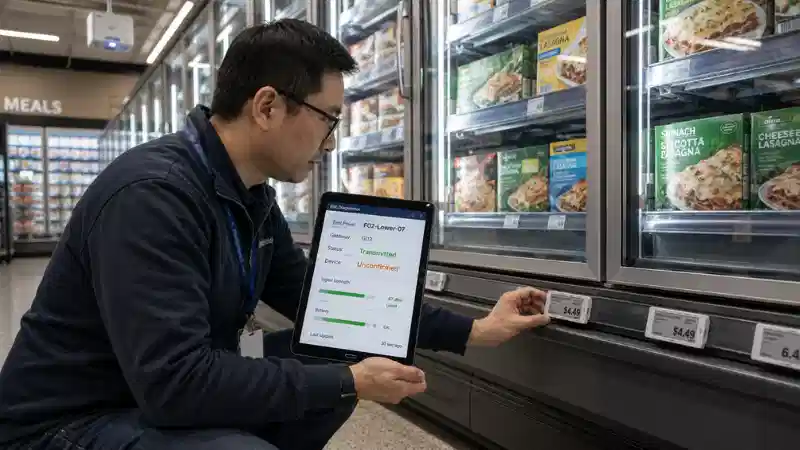

Діагностуйте несправну етикетку, перш ніж звинувачувати радіочастотне покриття

Якщо ESL не оновлюється, використовуйте фіксований порядок усунення несправностей:

1. Перевірте вихідну подію.Підтвердьте продукт, магазин, шаблон, версію, час дії та запланований вміст.
2. Перевірте прив’язку продукту-до-етикетки.Справна етикетка може відображати неправильний продукт, якщо асоціація неправильна.
3. Перевірте стан етикетки.Перевірте батарею, реєстрацію, стан апаратного забезпечення, а також перевірте, чи успішно-перевірена перевірка.
4. Перевірте наявність шлюзу.Переконайтеся, що призначений шлюз живиться, підключений, зареєстрований і обробляє події.
5. Перевірте транспортний зв'язок і черги платформи.Проблема з локальною мережею, сервером, інтеграцією або чергою може виглядати як збій РЧ.
6. Порівняйте найближчі тестові точки.Група несправностей на подібних позиціях на полиці є сильнішим радіочастотним доказом, ніж один ізольований пристрій.
7. Перегляньте доступне посилання та повторіть спробу даних.Використовуйте-спеціальні вимірювання платформи, а не вигадані універсальні пороги.
8. Усуньте підозрювану причину та повторіть початковий тест.Інший тест не може підтвердити, що початкова помилка закрита.

Для ширшого виявлення несправностей скористайтеся спеціальним посібникомелектронні етикетки на полиці не оновлюютьсяа не розширювати цю статтю до повного посібника з усунення несправностей.

Розуміння рівнів підтвердження

Наведені нижче терміни є загальними прикладами. Назви фактичних статусів і докази, що стоять за ними, відрізняються залежно від платформи.

Для клієнта,-який стикається з оновленням цін, сама передача зазвичай є слабким доказом прийняття. Проект має використовувати найвагоміше підтвердження, яке справді підтримує платформа, і визначати, коли потрібне фізичне відбір проб.

Побудуйте матрицю охоплення та приймальних тестів

Визначте критерії прийнятності перед тестуванням

Не існує універсального порогу проходження для кожного магазину, протоколу чи платформи. Роздрібний продавець і постачальник повинні узгодити докази до початку опитування.

Необхідні-критерії

• Кожна критична зона представлена ​​задокументованими тестовими точками.
• Ціни-для клієнтів не можуть залишатися мовчки непідтвердженими.
• Невдалі події створюють видимий виняток із власником.
• Масові оновлення та скасування рекламних акцій тестуються.
• Остаточна конфігурація перевіряється повторно після кожного виправлення матеріалу.
• Остаточна карта шлюзу, відомості про мережу, відкриті проблеми та докази закриття зберігаються.

Рекомендовані критерії

• Повторна спроба-на рівні зони та моніторинг непідтвердженої-мітки.
• Визначені вікна завершення для регулярних оновлень, рекламних акцій і термінових виправлень.
• Затверджені фізичні правила відбору зразків для цін-високого ризику.
• Процедура відновлення після збою шлюзу або зворотного зв’язку.

Розширені критерії для великих розгортань

• Автоматичне узгодження між схваленою подією та статусом-на рівні пристрою.
• Стандартизований рівень серйозності дефектів і ескалація в магазинах.
• Аналіз тенденцій за шлюзом, зоною, моделлю етикетки та типом кріплення.
• Контрольоване порівняння шаблонів магазинів без припущення ідентичних результатів RF.

Скільки шлюзів ESL потрібно магазину?

Немає надійної універсальної формули, заснованої лише на площі підлоги чи кількості етикеток.

Остаточна кількість залежить від протоколу, апаратного забезпечення шлюзу, конструкції антени, геометрії магазину, стелі, світильників, щільності міток, завантаження оновлень, бізнес-критичних зон, доступного джерела живлення та розташування мережі, а також необхідної стійкості.

Використовуйте оцінку постачальника, щоб створити посади кандидатів, а потім дозвольте активному опитуванню визначити остаточну кількість. Менший магазин із щільним сталевим обладнанням і холодильними камерами може вимагати більш ретельного планування, ніж більший магазин відкритого-формату.

Порівнюючи рішення, підтвердьте, що фактично передбачають вказані показники покриття та потужності. Загальне поясненнящо включає рішення електронної етикетки на полиціможе допомогти групам із закупівель розділити відповідальність за етикетку, шлюз, програмне забезпечення та інтеграцію.

Коли проводити повторне тестування після-трансляції

Затверджена карта шлюзу є базовою, а не постійною гарантією. Повторіть цільові тести, коли:

• Переставляються проходи, торцеві кришки або стелажі.
• Встановлюються нові холодильники, морозильні камери, клітки або великі вітрини.
• Магазин переобладнаний або додана нова стіна.
• Щільність міток або робоче навантаження на оновлення значно зростає.
• Зміна шлюзів, програмного забезпечення, налаштувань протоколу або мережевої інфраструктури.
• Поруч встановлено нове бездротове обладнання.
• Одна зона створює повторні спроби або непідтверджені мітки.

Відстежуйте за зоною, а не покладайтеся лише на один відсоток успіху в усьому магазині. Високий загальний результат може приховати постійну мертву зону, що впливає на невелику, але важливу групу міток.

Поширені помилки розміщення шлюзу

• Залежно від радіусу покриття:коло плану-поверху не моделює полиці, запаси, орієнтацію, трафік або оновлення навантаження.
• Тестування лише міток-на рівні очей:нижні рейки, краї морозильної камери, кути, торцеві кришки та задні кімнати можуть поводитися по-різному.
• Тестування однієї мітки за раз:це не демонструє найбільшого просування чи операційного навантаження.
• Виклик успішної передачі:призначена фізична етикетка та кінцевий вміст все ще потребують відповідного підтвердження.
• Додавання шлюзів перед діагностикою причини:прив’язування, працездатність міток, збій транспортного зв’язку, черги або шаблону можуть не бути проблемами радіочастот.
• Копіювання одного дизайну магазину всюди:загальні стандарти корисні, але кожне місце потребує перевірки на відповідність встановленому середовищу.
• Ігнорування доступу до обслуговування:шлюз, до якого неможливо безпечно дістатися, не є практичною кінцевою позицією.

Остаточний винос

Надійне розміщення шлюзу електронних етикеток на полицях поєднує чотири форми доказів: точне планування магазину, задокументований попередній проект, реальне радіочастотне тестування та тестування-оновлення етикеток і чіткі правила приймання.

Перш ніж затверджувати магазин, команда проекту повинна мати можливість показати, де встановлено кожен шлюз, які зони ризику перевірено, що підтверджує кожен статус, як відокремлено радіочастотні та не-радіочастотні збої, що було виправлено та як остаточну конфігурацію перевірено повторно.

Перегляньте наявніелектронні етикетки на полиціі обговоріть моделі етикеток, архітектуру шлюзу, умови зберігання, докази тестування та вимоги до розгортання з командою LEGOYO, перш ніж завершити план розгортання.
