Основна різниця, яку ви повинні знати спочатку

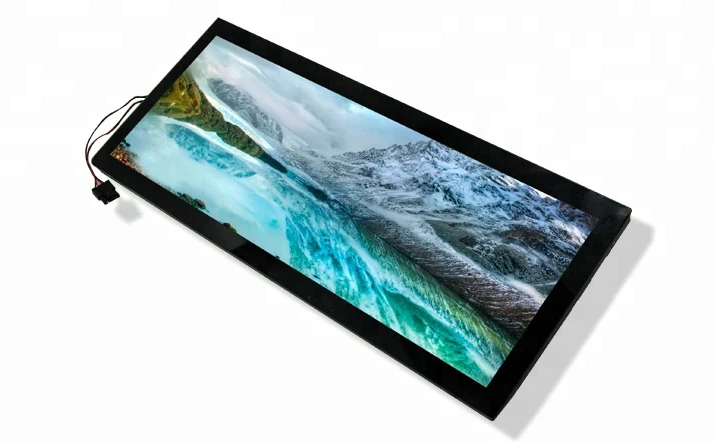

Барні РК-екрани та світлодіодні барні екрани працюють абсолютно по-різному. Як тільки ви це зрозумієте, вибирати між ними стане набагато легше.
LCD панелі екранипрацювати, керуючи світлом, що надходить ззаду. Є блок підсвічування, і молекули рідкого кристала крутяться та повертаються, щоб пропускати світло або блокувати його. Самі кристали не випромінюють світла-вони, по суті, є жалюзі з кольоровими фільтрами.
Світлодіодні барні екранизробити власне світло. Маленькі червоні, зелені та сині світлодіоди випромінюють і світло, і колір одночасно. Кожен піксель є окремим маленьким джерелом світла.
Яскравість
Яскравість вирішує, де саме дисплей буде працювати. Ми вимірюємо це вніт (кд/м²), і є жорсткі обмеження, які ви не можете обійти за допомогою розумних прийомів встановлення.
Для роздрібної торгівлі в приміщенні з регульованим освітленням потрібно щонайменше350 ніт. Десь уДіапазон 500-700працює краще. Поставте цей дисплей біля вікна, і раптом ви дивитесь на700 мінімум, с1000-1500бути безпечнішим. Напів-відкриті місця з непрямим сонячним промінням підштовхують це2000-3500 ніт. Повний відкритий під прямими сонячними променями?Мінімум 5000 ніт, і більшість інсталяторів рекомендують6000-8000.
РК-дисплей досягає 2500 ніті лише спеціалізовані моделі з високою{0}}яскравістю. Ці пристрої товщі-можливо, на 40-60% більше в глибину — і згоряють швидше.
Світлодіод починається з 800 і досягає 10 000 ніт.
Повністю відкритий означає світлодіод.

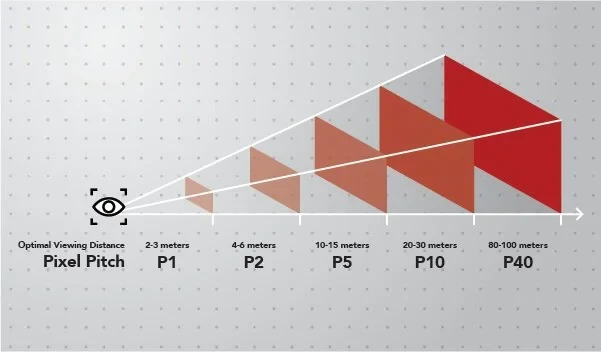

Щільність пікселів і відстань перегляду
Рідкокристалічні смугові екрани постачаються з заводу з фіксованою кількістю пікселів. Візьмемо 37-дюймовий РК-екран із роздільною здатністю 1920×540. Ви отримуєте послідовність60+ PPIнезалежно від того, де ви стоїте. То на півметра гострий, то на п’ять метрів непотрібний.
Світлодіодні панельні екрани дозволяють вибирати щільність пікселівкрок пікселя. Математика проста: візьміть крок пікселів у міліметрах і помножте на 1,0–1,5, щоб отримати оптимальну відстань перегляду в метрах.
P4.0саме там з’являється більшість проектів-вона охоплюєСолодке місце 4-6 метрівякий підходить для інсталяцій торгових центрів, вивісок аеропортів і вітрин роздрібних магазинів. Підійдіть щільніше, якщо потрібно.P2.0працює на відстані 2-3 метри, а ви платите приблизно вдвічі.P1.2існує для тих рідкісних ситуацій, коли люди стоять на відстані витягнутої руки від великої світлодіодної стіни. У 5 разів дорожче.
РК-екран має сенс, коли глядачі підходять ближче ніж 2 метриі ви показуєте детальний текст або графіку.Світлодіод виграє, коли відстань огляду перевищує 2,5 метраі візуальний ефект має більше значення, ніж дрібний шрифт.

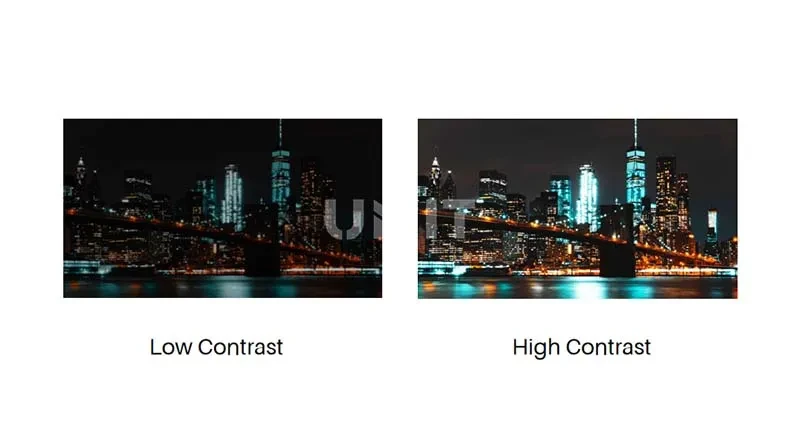

Коефіцієнт контрастності: чому світлодіод виграє на темному фоні
Коефіцієнт контрастності вимірює різницю між найяскравішим білим і найтемнішим чорним, які може створити дисплей.
LCD має структурну проблему. Підсвічування весь час йде по всій панелі. Коли ви хочете показати чорний колір, ці пікселі не можуть повністю блокувати світло. Ви отримуєте темно-сірий колір замість справжнього чорного. Панелі IPS зазвичай досягаютьвід 1000:1 до 1500:1контраст. Панелі VA справляються кращевід 3000:1 до 5000:1.
Кожен світлодіодний піксель може повністю вимкнутися. Немає струму означає відсутність світла, що означаєсправжній чорний. Стандартні SMD світлодіодні панелі хітвід 5000:1 до 8000:1. Світлодіод COB-може досягти вищого рівня10 000:1 або навіть 100 000:1.
Це важливо, якщо у вашому вмісті використовується темний фон або високо-контрастні логотипи. Більшість людей не помітять текст на світлому фоні.
Кольорова продуктивність
Панелі рідкокристалічних екранів зазвичай покривають72-100% sRGB, працювати в8-бітна глибина кольору (16,7 мільйонів кольорів), і досягтиΔE точність кольору між 2-5. Узгодженість — це їх сила-підсвічування розсіюється рівномірно, тому кольори збігаються на всій панелі без калібрування.
Світлодіод пропонує ширшу гаму(90-140% sRGB)і глибша глибина кольору(10-16 біт, понад мільярд кольорів). З---стандартної точності гірше, з ΔE, що працює на 3-6, і щоб узгодити кольори в модулях, потрібно потрудитися. Будь-яке серйозне встановлення світлодіодів передбачає калібрування на основі колориметра.
Частота оновлення та зйомка з камери
Частота оновлення стає справжньою проблемою, коли люди фотографують або знімають ваш дисплей. Зараз це постійно відбувається в торгових і громадських місцях.
LCD працює наСтандарт 60 Гц, із частотою 120 Гц, доступною для моделей преміум-класу. Це добре для людського ока, але може спричинити смуги, коли хтось знімає відео за допомогою свого телефону. Зазвичай працюють комерційні світлодіодні панелі1920 Гц до 3840 Гц, що усуває артефакти-рядків сканування, які з’являються на кадрах смартфона.
Хочете перевірити це самостійно?Записуйте зображення в режимі-повільної зйомки телефону зі швидкістю 240 кадрів/с. Горизонтальні чорні смуги, що прокручуються зображенням, означають, що частота оновлення недостатньо висока.
Технологія панелей

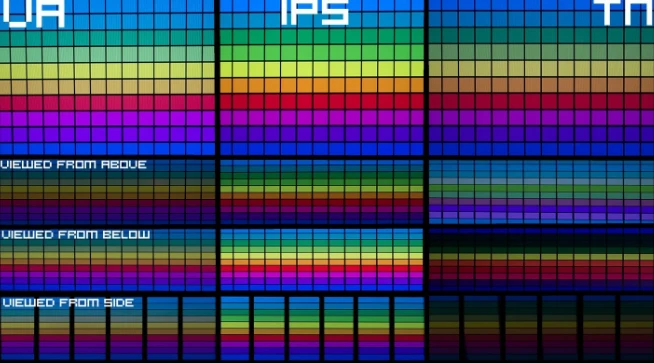

Типи РК-панелей
IPS (In-Plane Switching)панелі дають вамКути огляду 178 градусів /178 градусівз відмінною точністю кольору. Час відгуку становить 8-14 мс, а рівень чорного помірний-ви помітите сіруватий чорний, а не справжній чорний. Вони добре підходять для дисплеїв на полицях, які можна переглядати під різними кутами, і панелей меню, де важлива точність кольору.
VA (вертикальне вирівнювання)пропонують панеліКути огляду 178 градусів / 160 градусів. Вертикальна продуктивність часто погіршується під великими кутами. Точність кольорів хороша, час відгуку швидший (4-8 мс), а рівень чорного перевершує IPS. Вони підходять для відеоконтенту та брендів, які використовують темні колірні схеми.
Варіанти ADS/AFFSце варіанти промислового-класу з розширеною температурною толерантністю відвід -30 градусів до +80 градусів. Ціна преміум-класу лише для транспортування чи екстремальних умов.
Технології світлодіодної упаковки
Термінологія швидко заплутується.

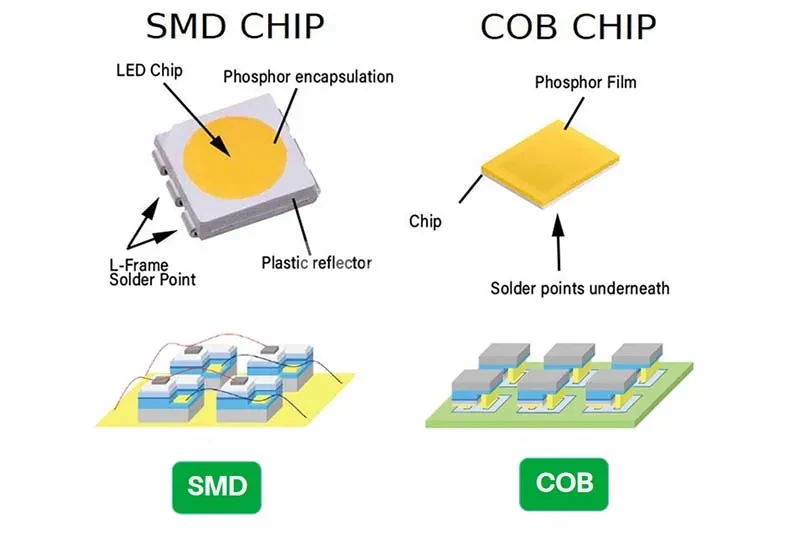

SMD (пристрій для-поверхневого монтажу)домінує у внутрішніх та напів{0}}зовнішніх установках. Три світлодіодні чіпи (червоний, зелений, синій) кріпляться на одному кронштейні та інкапсулюються в смолу. Діапазон кроків пікселів від P1.0 до P10.
Уразливі місця реальні: відкриті світлодіодні поверхні можуть бути фізично пошкоджені, волога може просочитися на межі смоли, а прямий контакт пальців може зрушити компоненти. Для роздрібних торгових центрів і станцій громадського транспорту, де люди можуть торкатися дисплея, це має значення.
COB (чіп-на-платі)монтує світлодіодні чіпи безпосередньо на підкладку друкованої плати, а потім покриває все рівномірним захисним шаром. Уся поверхня модуля стає гладкою та суцільною-кращою фізичною довговічністю, вологостійкістю та покращеним контрастом завдяки-світлопоглинальному покриттю між пікселями. Витрати бігаютьна 30-50% вищеніж еквівалент SMD.
GOB (клей-на-дошці)є компромісним варіантом: стандартна технологія SMD з епоксидним покриттям, доданим після складання. COB-подібний захист за нижчою ціною. Ви побачите незначне зменшення яскравості (5-10%) і можливе пожовтіння під час тривалого ультрафіолетового впливу.
Рідні та вирізані панелі
Виробники барних екранів отримують свої панелі двома способами, і різниця важливіша, ніж усвідомлює більшість покупців.
Рідні панельні панелі
Вони виготовлені за допомогою виробничих масок, розроблених спеціально для над-широких пропорцій. Розміри навмисні з самого початку. Постачальникам подобаєтьсяBOE, AUO, Innolux і CSOTстворити спеціалізовані лінійки{0}}продуктів у розширеному форматі.
Що ви отримуєте: рівномірний розподіл підсвічування аж до країв, повну цілісність конструкції зі стандартною товщиною скла, рівномірне ущільнення по всьому периметру та шаблони стандартної роздільної здатності, як1920×158, 1920×360 або 1920×540.
Вирізати та змінювати розмір панелей
Вони починаються як стандартні панелі 16:9, які фізично розрізаються на бруски після виготовлення. Панель 1920×1080 може стати кількома смугами 1920×270.
Поріз порушує герметичність між шарами скла-світло просочується по краях. Цілісність скла порушується на лініях надрізу, що означає більше поломок під час транспортування та встановлення. Оригінальна підсвітка була розроблена для повної панелі, тому часткові панелі отримують нерівномірне освітлення. І ці пошкоджені ущільнення пропускають вологу, прискорюючи деградацію рідкого кристала з часом.
Точкове різання панелей:шукайте не-стандартну вертикальну роздільну здатність, наприклад158, 203 або 270 пікселів. Попросіть технічні характеристики панелей із фактичними номерами деталей виробника. Справжні рідні панелі мають задокументовані номери моделей у каталогах постачальників.
Нарізні панелі коштують на 30-50% дешевше.Знижка є тому, що якість справді нижча.
Справжні додатки

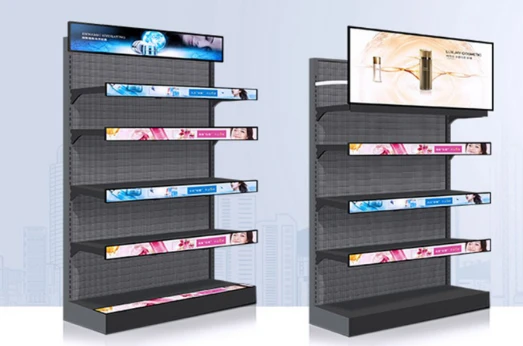

Роздрібні стелажі-пристрій
У вас є контрольоване освітлення в приміщенні, люди стоять дуже близько (іноді менше метра, коли вони тягнуться до продуктів), і вміст, який складається переважно з тексту та цін. Крім того, ви, ймовірно, розгортаєте десятки чи сотні цих речей.
Тут ЖК виграє, і це не особливо близько.Ніхто не стоїть на відстані 4 метрів від краю полиці. Ваші глядачі знаходяться поруч, а це означає, що вам справді потрібна щільність пікселів, яку забезпечує РК-дисплей. Текст виглядає чітким завдяки тому, як РК-дисплей обробляє субпіксельне відтворення. І коли ви купуєте 200 одиниць замість 2, ця різниця в ціні між РК-дисплеєм і світлодіодом дійсно збільшується.
Тонкий профіль також допомагає. Більшість монтажних рейок-на полицях розроблено з урахуванням розмірів РК-дисплея, тож ви не боретеся з обладнанням.
Щось уДіапазон 500-700 ніт з панелями IPSпрацює добре. VA працює, якщо всі підходять з одного боку, але люди рідко роблять покупки таким чином. Переконайтеся, що ви отримуєте оригінальні панелі та-за розміром ви зазвичай дивитесь наДіапазон 23-42 дюйма.
Транспортні інформаційні дисплеї
Потяги, автобуси, аеропорти. Навколишнє середовище суворе, про що люди не думають, поки щось не зламається. Постійна вібрація. Перепади температури, які можуть вбити побутову електроніку. І ці речі працюють 18+ годин на день.
Вимоги до сертифікації в основному приймають це рішення за вас.Залізнична галузь має EN50155, автомобільна потребує сертифікації E-Mark, а шляхи схвалення для LCD є зрілими та добре-задокументованими. Сертифікація LED для транспортування? Все ще наздоганяю.
Крім документації, промислові системи кріплення РК-дисплеїв мають десятиліттями перевірену стійкість до вібрації. Вага також має значення, коли ви розміщуєте дисплеї в автомобілях. І оскільки люди сидять або стоять відносно близько, ви не втрачаєте перевагу роздільної здатності РК-дисплея.
Вам знадобляться промислові{0}}панелі IPS, які витримують принаймні-20 градусів до +60 градусів. Мають бути показані характеристики вібраціїМінімальний безперервний допуск 1G, в ідеалі з ударостійкістю 3G. Яскравість навколо700-1000 нітсправляється з відблисками вікон.

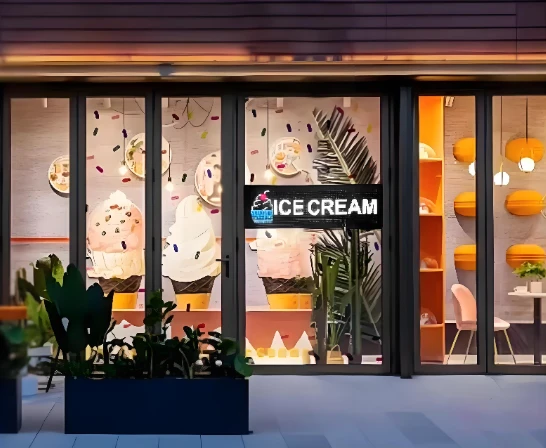

Зовнішня вітрина та вітрини
Сонячне світло змінює все. Ми розмовляємо100 000 люксна вашому дисплеї в ясний день. LCD фізично не може конкурувати тут.
Світлодіод є єдиним реальним варіантом на вулиці.Вам потрібно 5000-8000 ніт, щоб боротися з прямим сонячним світлом, а це те, що LCD не може забезпечити. Стійкість до погодних умов також має значення, оскільки ви захочетеIP65 або вищена лицьовій поверхні. Більша відстань перегляду (люди на іншій стороні вулиці, машини, що проїжджають) означає, що ви все одно переплачуєте за щільність пікселів РК-дисплея.
Іди зКрок пікселя P3-P6залежно від того, на якій відстані перебуває ваш типовий глядач. Переконайтеся, що ви отримуєтеОновлення 3840 Гцтому добре фотографує в соціальних мережах. Діапазон робочих температур повинен відповідати будь-якому місцевому клімату.

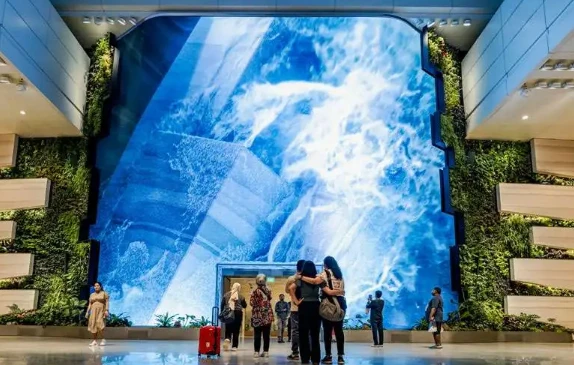

Великі-встановлення всередині приміщень
Торгові центри, аеропорти, конференц-центри, корпоративні лобі. Великі простори з високими стелями та глядачами, які можуть бути на відстані 20 метрів.
Фактор цілісності - це те, що вбиває LCD тут.Найбільша РК-панель, яку ви знайдете, становить приблизно 88 дюймів. Хочете поїхати довше? Ви склеюєте панелі разом, і ці рамки видно. Дизайнери намагаються включити рамки в естетику.
Світлодіодні модулі плавно з’єднуються разом.Хочете 30-метровий безперервний дисплей? Світлодіод справляється з цим. Вигнута установка, що обертається навколо колони? Світлодіод справляється з цим. Відстань огляду в цих просторах ідеально узгоджується з кроком пікселів P2,5-P4, який у будь-якому випадку є найкращим місцем для світлодіодів.
Для установок преміум-класуP2.5працює добре. Стандартна комерційна робота влаштовуєP3-P4. Яскравість залежить від простору, але зазвичай800-1500 нітохоплює більшість сценаріїв у приміщенні. Обов’язково придбайте передній{1}}модульний дизайн, тому що зрештою комусь знадобиться обслуговувати це, і ви не хочете пояснювати, чому вам потрібно закрити частину торгового центру, щоб отримати доступ до задньої частини дисплея.

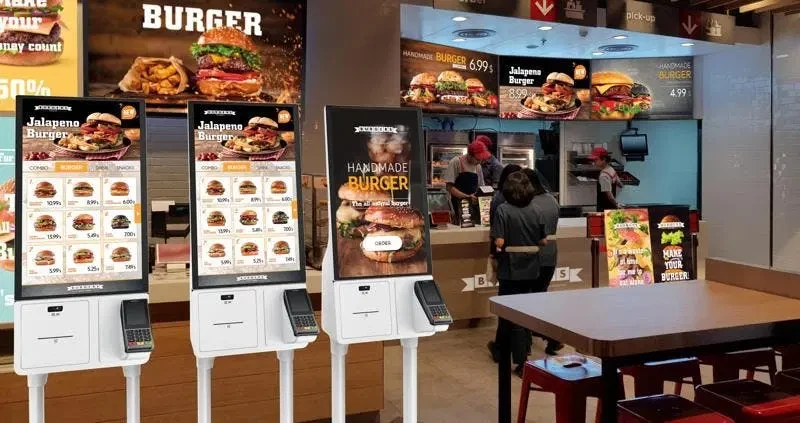

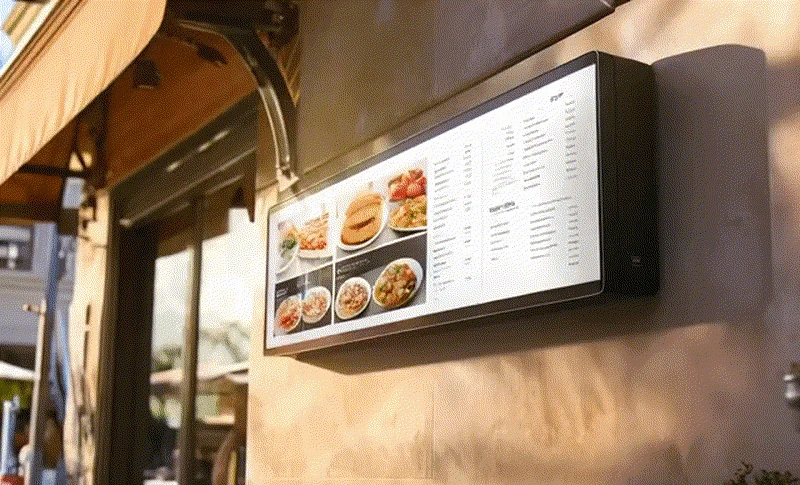

Дошки меню ресторану та QSR
Тут має значення бюджет. Націнки ресторанів невеликі, і власники ретельно перевіряють кожну покупку обладнання.
Вміст – це переважно текст із випадковими фотографіями їжі.РК-дисплей чудово відображає текст.Відстань перегляду зазвичай становить 1,5-4 метри, де будь-яка технологія технічно працює нормально, але придбання та використання РК-дисплея коштує значно дешевше.
Варто врахувати одну річ: кухні утворюють жир і пару. Навіть в обідній зоні ці речі мігрують. Вам потрібне якесь захисне скління на дисплеї. Стандартна накладка із загартованого скла. Якщо ви замовляєте-самообслуговування,Можливість дотику PCAPдодає, можливо, 15-20% до вартості, але відкриває нові функції.
Яскравість навколо500-700 нітобробляє типове ресторанне освітлення.IP54 на передній поверхніслід вважати обов’язковим, а не факультативним.
Довгострокові-розгляди витрат
Попередні витрати – це лише початок. Нижче наведено приблизне порівняння. Результати залежатимуть від тарифів на електроенергію, моделей використання та наявності поломок.
Для РК-екрану (еквівалент 37 дюймів):придбання бігає$400, потужність при 12-годинній щоденній роботі коштує, можливо, 8 доларів на рік залежно від ставок, щорічно відкладайте близько 40 доларів на технічне обслуговування, а заміна підсвічування приблизно через 4 роки додає ще приблизно 150 доларів.Приблизно 800 доларів за п'ять років.
Для світлодіодного смужкового екрана з еквівалентною площею відображення на P2.5:придбання бігає навколо$900, електроенергія коштує трохи більше, можливо, 13 доларів на рік за тих самих умов. Резерви на технічне обслуговування можуть бути нижчими, оскільки світлодіод, як правило, довговічніший. Заміна модуля зазвичай не потрібна протягом п’яти років, якщо придбано належну якість.Разом десь 1050-1100 доларів.
Світлодіод працює приблизно на 35% більше, ніж LCD протягом п’яти роківу типових сценаріях у приміщенні.
Математика змінюється для різних ситуацій. Більш тривале розгортання надає перевагу світлодіодним-підсвічуванням РК-дисплеїв після 5-го року роботи, тоді як світлодіоди зберігають яскравість понад 70% до 8-го року. Зовнішнє встановлення підвищує-моделі РК-дисплеїв з високою{6}}яскравістю до 800+ дол. США, забезпечуючи гіршу довговічність, роблячи вартість світлодіодів-еквівалентною або дешевшою. Великі безшовні інсталяції вимагають складного вирівнювання панелі з РК-дисплеєм, і в масштабі простіша збірка світлодіодів скорочує витрати на оплату праці настільки, щоб усунути розрив.
Що запитати при покупці
Для панелей LCD
Почніть з самої панелі. Ви хочете знатихто це зробив (BOE, AUO, Innolux)і конкретний номер моделі. Це важливо, оскільки саме так ви перевіряєте, що отримуєте рідну панель, а не те, що було вирізано зі стандартного дисплея. Обрізні панелі недаремно дешевші.
Характеристики яскравості можуть ввести в оману. Деякі виробники вимірюють у центрі панелі, де вона найяскравіша, інші дають середнє значення по всій поверхні.Запитайте, який метод вони використовували.Вимірювання в центрі 700 ніт може бути лише 550 ніт у кутах.
отриматитип підсвічуванняна письмі, оскільки крає-освітлення та пряме-освітлення мають різні характеристики однорідності.Колірна гаммаслід вказувати як відсоток sRGB або інший стандарт, який ви можете перевірити. Не приймайте просто «хороше відтворення кольорів» як відповідь.
Оперативні моменти також мають значення:діапазон температур, показники MTBF, на що саме поширюється гарантія (лише панелі? підсвічування? живлення?). І переконайтеся, що ви знаєте розміри монтажного інтерфейсу, перш ніж розробляти монтажне обладнання.
Для світлодіодних панелей
Якість світлодіодів сильно відрізняється, івиробник мікросхемце ваша перша підказка.Nationstar, Kinglight, Cree, Nichiaце імена, які ви хочете побачити. Загальне слово «високо-світлодіод» нічого не означає.
Не довіряйте специфікаціям щодо кроку пікселів.Візьміть із собою супорти, якщо ви проводите перевірку заводу.
Частоту оновлення легко перевірити самостійно. Витягніть телефон, увімкніть-уповільнене відео зі швидкістю 240 кадрів/с і запишіть зображення. Чорні смуги, що прокручуються по зображенню, означають, що частота оновлення не така, як вони заявляли. Це займає 30 секунд і позбавляє клієнтів від невдалих покупок.
Вимірювання яскравості — ще одна сфера, де виробники проявляють творчість. Якщо ви витрачаєте серйозні гроші,принести на перевірку повірений лічильник. Дисплей з яскравістю 6000 ніт, який фактично забезпечує 4500, не вразить його під прямими сонячними променями.
Деякі менш очевидні речі, які слід визначити:калібрування кольорувключено в доставку, чи це додаткова плата? Що такедопуск на площинністьміж модулями? (Видимі шви часто походять від модулів, які не сидять ідеально врівень.) Як довго вони гарантуютьнаявність запасного модуля? Мінімум п’ять років, тому що дисплей, який ви не можете відремонтувати, є зобов’язанням. І отриматиполітика мертвих пікселіву письмовій формі з фактичними цифрами, а не просто «прийнятною ставкою галузевого стандарту».
Так який?
LCD краще працює для:перегляд зблизька менше 1,5 метрів,-великий вміст тексту, стандартне освітлення в приміщенні, бюджетні-проекти, інсталяції менше 3 метрів загальною довжиною, сенсорні-програми та транспортне середовище з проблемами вібрації.
Світлодіод має більше сенсу для:відстань перегляду понад 3 метри, домінуючий-вміст відео, середовище з високим освітленням, будь-яке напів-зовнішнє або зовнішнє застосування, презентації брендів преміум-класу, безперервні прогони понад 5 метрів, цілодобова робота, запланована на період понад 5 років, а також вигнуті або архітектурно креативні установки.
Діапазон огляду 1,5-3 метри зі стандартним внутрішнім освітленням може бути будь-яким. Подивіться на інші фактори. Підрахуйте, які переваги важливі для конкретного проекту.Коли він близький до рівня, LCD зазвичай виграє за вартістюза винятком випадків, коли спеціально потрібна безшовна довжина, зовнішня яскравість або вплив відео.
