Частота оновлення ESL і продуктивність дисплея

Фундаментальне обмеження

Електронні етикетки на полицях діють в умовах фізичного обмеження, яке не може приховати жоден маркетинг:електрофоретичні частинки рухаються крізь в’язку рідину, а в’язка рідина чинить опір руху. Жодне оновлення програмного забезпечення не виправить це.

Зазвичай частота оновлення ESL-від 300 мс до 2000 мсдля повноекранного оновлення-випливає безпосередньо з часу, необхідного для міграції зарядженого діоксиду титану та частинок сажі через вуглеводневий розчинник під дією електричного поля. Частинки стикаються із силами опору (Стоксове перетягування, якщо вам потрібен технічний термін, математика за ним має менше значення, ніж практичний ефект: частинки сповільнюються в густій ​​рідині). Вони електростатично взаємодіють із сусідніми частинками. Вони прилипають до стінок капсули після тривалого відпочинку.

Кожна мілісекунда часу оновлення відображає реальні події молекулярного-масштабу, що відбуваються всередині мільйонів мікрокапсул одночасно. Ті, хто приходить з LCD або OLED фону, повинні повністю відмовитися від цієї ментальної моделі. Це не дисплеї, які «сканують» пікселі електронами. Це електрохімічні системи, які фізично переміщують речовину.

Форми хвиль: де інженерія зустрічається з електрохімією

Theформа хвилі керуваннятут найбільш інтенсивно зосереджуються зусилля з оптимізації. Це напруга-часової послідовності, яка має досягати чотирьох цілей одночасно: стерти попереднє зображення, активувати повільні частинки, встановити еталонну градацію сірого та записати нове зображення-і все це, мінімізуючи енергоспоживання, ореоли артефактів і загальну тривалість оновлення.

Стиранняна першому місці. Дисплей переводить усі пікселі в однорідний оптичний стан, як правило, білий. Навіщо турбуватися? Оскільки частинки EPD виявляють-залежну поведінку. Піксель, який переходить від чорного до сірого, має іншу траєкторію, ніж піксель, який переходить від білого до сірого. Це стало очевидним під час ранніх розгортань, коли клієнти скаржилися на непослідовне відтворення у відтінках сірого. Стирання примусово повертає всі пікселі до спільної початкової точки, усуваючи залежність від початкових умов.

активаціяслідує за-високо{1}}змінною напругою (±15 В при 50-100 Гц), яка коливає частинки між оптичними екстремумами. Цей процес струшує сипучі частинки, які заспокоїлися. Частинки, які залишаються нерухомими, розвивають підвищену поверхневу адгезію до стінок капсули та сусідніх частинок. Тестування визначає оптимальну тривалість активації шляхом аналізу точки перегину яскравості-від-кривої часу — точного моменту, коли рухливість частинок досягає максимальної чутливості. Ідіть коротше, і мляві частинки залишаться позаду. Поїдьте довше, і енергія буде витрачена даремно.

Потім приходитьеталонний заклад у відтінках сірого. На дисплеї створюється рівномірний білий еталонний стан, оскільки точність відтінків сірого EPD критично залежить від початку відомої оптичної базової лінії. Примітно, що введення короткого інтервалу нульової-напруги після цієї фази покращує подальшу узгодженість відтінків сірого. Частинкам потрібен момент, щоб стабілізуватися, перш ніж їх попросять потрапити в точні проміжні позиції.

нарешті,написання образів. Піксель-специфічної напруги та тривалості спрямовує частинки до цільових положень. 16-рівневий відтінок сірого вимагає точного контролю вертикального розподілу частинок у кожній мікрокапсулі: частинки на верхній поверхні утворюють білий колір, нижній — чорний, а проміжні позиції — сірий.

Підштовхування до 300 мс

Наскільки швидко можуть працювати системи ESL? Продемонстровано агресивну оптимізацію форми сигналу180 мс скороченняу фазі активації тривалість і120 мс скороченняв еталонній фазі відтінків сірого. Ці переваги походять від кількох методів, вдосконалених протягом кількох циклів розгортання.

Аналіз точки перегинудозволяє контролювати-оптичну відповідь у реальному часі замість використання фіксованого часу активації.Зменшення перемикання полярностімає значення, оскільки зміна полярності напруги створює стрибки струму та витрачає енергію-послідовність операцій, щоб мінімізувати ці переходи. Істратегічна вставка інтервалів 0Ввикористовує імпульс частинок, що дозволяє продовжувати міграцію без витрат енергії.

Теоретичний мінімум для матеріалів EPD поточного-покоління виглядає приблизно200 мсдля прийнятної якості зображення. Деякі панелі були збільшені до 180 мс у контрольованих умовах, але погіршення якості стає помітним. Щоб подолати цей бар’єр, знадобляться інноваційні матеріали, а не розумна форма сигналу.

Режими оновлення: трилема про швидкість-якість-привидів

Кожне оновлення ESL передбачає неминучий три{0}}компроміс. Жодна техніка не може уникнути цього; можна лише вибирати, на які компроміси піти. Досвід розгортання в середовищі роздрібної торгівлі продуктами харчування, електронікою та аптеками зробив переконливі висновки щодо того, коли використовувати кожен режим.

Глобальне оновлення (режим GC16)

Це повне скидання-750-2000 мсчорного-білого-чорного мерехтіння, яке змушує кожну частинку проходити повні цикли міграції. Це виглядає драматично, клієнти іноді запитують, чи не працюють мітки неправильно, але це єдиний режим, який повністю усуває накопичені позиційні помилки.

Глобальне оновлення необхідне після розширених послідовностей часткового оновлення, під час відображення зображень високої-точності або коли ореоли стали візуально небажаними. Одна продуктова мережа спочатку чинила опір «потворному миготінню» і спробувала запустити чисті часткові оновлення. Через три тижні їхні рекламні етикетки були майже нечитабельними. Тепер вони запускають глобальне оновлення щовечора в неробочий час.

Часткове оновлення

Часткове оновлення оновлює лише пікселі, які відрізняються між кадрами, доповнюючи250-500 мс. Економія часу є значною,-вимірювання показують70% зниження потужностіна типові оновлення цін-але існує компроміс.

Незмінені пікселі не отримують керуючої напруги. Їх частинки поступово осідають у все більш стабільні конфігурації. Стабільний звучить добре, поки не зрозумієш, що стабільний також означає нерухомий. Після 5-10 часткових циклів оновлення артефакти стають видимими. Цей поріг залежить від виробника; деякі панелі витримують 15 циклів, інші виявляють проблеми після 6. Єдиним надійним підходом є регулярне періодичне глобальне оновлення.

Швидке оновлення (режим DU)

Режим прямого оновленняповністю жертвує можливостями відтінків сірого. Кожен піксель двійковий-чорний або білий, між ними немає нічого. Це дозволяє120-250 мсоновлюється одним спалахом, але краї тексту виглядають зміщеними, а зображення не можуть бути й мови.

Для програм-лише за ціну ESL, які відображають цифрові символи, режим DU часто представляє найкраще місце. Пліч--тестування в магазині споживчої електроніки показало, що клієнти не можуть відрізнити ціни, відображені DU-, від цін, відображених GC16, на звичайній відстані перегляду. Економія електроенергії була значною.

Режим анімації A2

на80-120 мс, режим A2 наближається до -частот оновлення відео. Він використовувався для демонстрацій продуктів та інтерактивних додатків-кіосків.

Але компроміси серйозні. Привиди швидко накопичуються. Контрастність зменшується. Дрібні деталі зникають після кількох циклів. Один клієнт хотів анімований рекламний вміст на етикетках полиць-, що технічно можливо за допомогою формату A2, але погіршення якості зображення через 30 секунд зробило це непрактичним. Цей режим існує для введення пером і коротких демонстрацій, а не для розгортання робочого ESL.

Вибір правильного режиму

Як вибрати? Чесно кажучи, тип контенту зазвичай вирішуєш ти. Фотографічні зображення вимагають GC16; числівники ціни можуть використовувати DU. Частота оновлення змінює баланс-нечасті оновлення сприяють якості, часті оновлення — швидкості. І незалежно від основного режиму, глобальне оновлення має відбуватися через певні проміжки часу. Немає можливості уникнути проблеми накопичення ореолів.

Параметри продуктивності дисплея

Коефіцієнт контрастності

Контрастність EPD зазвичай коливається від8:1 до 15:1, із панелями преміум-класу20:1. Порівняння зі специфікаціями LCD (1000:1+) вводить в оману.

Контраст EPD вимірюється за навколишнього освітлення-фактичних умов, коли клієнти читають етикетки на полицях. Контраст РК-дисплея слабшає за сильного зовнішнього освітлення; Контраст EPD покращується. Вимірювання читабельності ESL у магазинах із верхнім освітленням 800+ люкс показують, що РК-екрани поблизу повністю згасли.

Сканери штрих-кодів потрібні десь поручКонтраст 6:1для надійного читання-ми перевірили це на багатьох моделях сканерів. Кожен комерційний ESL, який ми виміряли, легко знімає цю смужку, що означає, що лазерні сканери можуть без проблем зчитувати штрих-коди безпосередньо з електронного дисплея.

Роздільна здатність і щільність пікселів

Щільність пікселів ESL (100-150 DPI) відображає свідомий інженерний вибір, а не технологічне обмеження. Вища роздільна здатність вимагає більшої кількості пікселів, кожен із яких потребує окремого керування-збільшенням часу оновлення, споживання енергії та вартості компонентів.

Деякі клієнти запитували 200+ DPI дисплеїв. Коли запитували про відстань перегляду, відповідь завжди була понад 50 см. На такій відстані 100 DPI забезпечує достатню читабельність тексту. Над-зазначення роздільної здатності витрачає ресурси без видимої користі.

Кольорова здатність

Стандартний чорно--білий ESLзалишається робочою конячкою: найшвидше оновлення (300 мс), найменша потужність, найвища надійність. Він ефективно обробляє 90% програм відображення цін.

Чотири-системи кольоріввикористання технології E Ink Spectra 3100 забезпечує одночасне відображення чорного/білого/червоного/жовтого кольорів. Корисно для-спеціальних акцентних кольорів бренду, але час оновлення подовжується.

Повно-кольорові панеліза допомогою технології ACeP Gallery можна створити фотографічні зображення. Система частинок блакитного-пурпурового-жовтого-білого кольору справді вражає-фотографії продуктів, що відображаються на цих панелях, часто вважаються надрукованими. АлеЧас оновлення 1500 мс+і значно вищі витрати обмежують застосування преміальними варіантами використання, де візуальний ефект виправдовує витрати.

Коли мова заходить про колір, завжди виникає питання, чи виправдовує додаткова інформаційна цінність час оновлення, потужність і вартість одиниці. У дев’яти випадках із десяти монохромність виконує свою роботу.

Привиди: стійкий артефакт

Привиди не є дефектом, який потрібно усунути. Це невід'ємна характеристика електрофоретичної технології, яка вимагає управління.Будь-хто, хто обіцяє продуктивність EPD-без привидів, або спотворює технологію, або продає панелі, які оновлюються досить повільно, щоб приховати проблему.

Звідки походить ореол

Три механізми сприяють.Неповна міграція частинок-частинки не досягають запланованих позицій через недостатню тривалість руху або напругу.Розподіл залишкового заряду-нерівномірне накопичення заряду на стінках капсули, що впливає на подальший рух частинок. Ігістерезис зчеплення частинок-частинки, які залишилися нерухомими, розвивають підвищену поверхневу адгезію.

Значний час було витрачено на характеристику поведінки ореолів у різних виробників панелей. Варіації значні; деякі панелі помітно зникають після 5 часткових оновлень, тоді як інші терплять 12-15.

Фактори навколишнього середовища роблять це гірше

температурамає величезне значення. В’язкість розчинника збільшується при низьких температурах, перешкоджаючи руху частинок і посилюючи ореоли. Нижче 10 градусів час оновлення потребує продовження або видимі артефакти повинні бути прийняті. Нижче 0 градусів стандартні панелі стають проблематичними-в охолоджуваних камерах спостерігаються абсолютно нерозбірливі дисплеї з панелями, не призначеними для холодної роботи.

Напруга акумуляторатакож впливає на ореоли. Розряджені батареї забезпечують знижену напругу руху, спричиняючи неповну міграцію частинок. Один клієнт аптеки зіткнувся з таємничою проблемою з ореолами, яка виявилася пов’язаною з несправністю батарей у пакеті етикеток. Системи ESL повинні запроваджувати-виявлення низького заряду батареї з попереджувальними сповіщеннями про технічне обслуговування.

Оновити історіюпоєднує все. Піксель, який неодноразово відображає той самий вміст, створює все більш стійкі конфігурації частинок. Статичний вміст зникає швидше, ніж динамічний,-що суперечить розуму, доки не буде зрозумілий механізм зчеплення.

Управління ореолом на практиці

Періодичне глобальне оновленнязалишається основним пом'якшенням. Типовою рекомендацією є обов’язкове-оновлення повного екрана після кожних 5–10 часткових оновлень, хоча оптимальний інтервал залежить від панелі та умов роботи.

Таблиці пошуку-з температурною компенсацієюдопомога в змінних середовищах. Параметри керування, що зберігаються в LUT, індексовані температурою, автоматично збільшують тривалість форми хвилі за низьких температур. Заміри показуютьЗменшення ореолів на 40%.використовуючи добре-налаштовану температурну компенсацію порівняно з фіксованими параметрами.

Компенсація історичного кадрує більш складним-коригуванням поточних форм сигналів на основі історії оновлення пікселів-рівня для компенсації накопиченого позиційного зміщення. Не всі контролери ESL підтримують це, але це має відчутну різницю на панелях, які експлуатуються місяцями.

Дизайн контентутакож має значення. Білий фон із чорним текстом створює менш помітні ореоли, ніж інверсні колірні схеми. Шаблони ESL слід розробляти з урахуванням характеристик ореолів-уникайте великих суцільних чорних областей, які, очевидно, будуть ореолом, віддавайте перевагу білому фону.

Продуктивність-оновлення рівня системи

Індивідуальний час оновлення ESL є лише одним із компонентів затримки оновлення системи. Для розгортань із тисячами міток мережева архітектура домінує над загальним часом оновлення. Деякі клієнти одержимі покращенням оновлення панелі на 50 мс, ігноруючи вузькі місця мережі, які додають 30 секунд до циклу оновлення.

Протоколи зв'язку

Запатентовані радіочастотні системи до 1 ГГцзабезпечують максимальну зону покриття та проникнення в будівлю. Шлюз-до-діапазону зв’язку між мітками перевищує 25 метрів, що має значення в-роздрібних торговельних середовищах із великою площею. Обмеження пропускної здатності обмежують пропускну здатність одночасного оновлення, але для типових шаблонів роздрібного оновлення це рідко стає вузьким місцем.

Bluetooth Low Energy з PAwR(Періодична реклама з відповідями, додана в BLE 5.4) забезпечує стандартизований двонаправлений зв’язок із великою кількістю пристроїв. Одна точка доступу теоретично може адресувати32 640 етикеток-128 груп помножити на 255 міток на групу. Інтервал періодичної реклами визначає затримку системи; менші інтервали забезпечують швидшу реакцію при вищій вартості електроенергії. Системи BLE розгортаються з 1-секундними інтервалами для чутливих до часу додатків і 10-секундними інтервалами для регулярних оновлень цін.

Топологія мережімає зіркоподібну схему з централізованими шлюзами. Кожен шлюз покриває певну зону; покриття, що перекривається, забезпечує резервування. Розгортання великих роздрібних мереж вимагає ретельного планування радіочастотного каналу-одне розгортання, коли два шлюзи на сусідніх каналах створювали шаблони перешкод, що спричинило втрату 15% пакетів.

Реальна-світова пропускна здатність

У виробничих системах,3000 оновлень етикеток за 5 хвилинчерез єдиний шлюз постійно досягається. Від-до-затримки від команди сервера для відображення завершення3-10 секундзалежно від навантаження мережі та вимог до повторної спроби.

Важливе розуміння з досвіду розгортання: для типових сценаріїв роздрібного оновлення, коли зміни цін поширюються на тисячі етикеток, продуктивність мережі-рівня системи обмежує загальний час оновлення, а не швидкість оновлення окремої етикетки. Оптимізація індивідуальної частоти оновлення нижче 500 мс забезпечує меншу віддачу, коли розповсюдження по мережі вимагає секунд.

Енергоспоживання та термін служби батареї

Енергоспоживання EPD відбувається майже виключно під час подій оновлення. Струм у режимі очікування незначний-було виміряно мікроампери. Цей профіль дозволяєбагаторічний термін служби батареїіз монетних комірок, що залишається одним із найвагоміших аргументів на користь ESL-на основі ESL.

Що споживає енергію

Кількість пікселівмає лінійну залежність-більші дисплеї споживають пропорційно більше.Глибина градацій сірогомає значення, оскільки 16-рівневий GC16 вимагає більш складних форм сигналу, ніж двійковий режим DU.Вибір режиму оновленнямає великий вплив; глобальне оновлення споживає в 2-3 рази потужність часткового оновлення. Ітемпературавпливає на споживання електроенергії, оскільки в холодному середовищі потрібні довші форми хвилі.

Термін служби батареї на практиці

дляЛітієві монетні елементи CR2450з ємністю приблизно 600 мАг спостережувана продуктивність така:

Ці прогнози передбачають роботу при кімнатній температурі. У системах холодильного зберігання-охолоджені та заморожені секції-прискорюється розряд батареї через збільшення потужності оновлення та зменшення ємності батареї за низьких температур. Етикетка, розрахована на 5 років при кімнатній температурі, може тривати 2 роки в охолодженій коробці.

Кожне оновлення споживає кінцеву ємність акумулятора. Один клієнт хотів, щоб безперервно діяли анімовані цінові акції-акумулятора вистачало на три тижні. Системні архітектори повинні визначити вимоги до частоти оновлення перед вибором апаратного забезпечення. Мітка, яка вимагає щогодинного оновлення, потребує іншої архітектури батареї, ніж те, що оновлюється щодня.

Вплив температури на продуктивність

Температура впливає на продуктивність ESL за допомогою багатьох механізмів, що робить йогоєдина найважливіша змінна середовища. Це було неодноразово продемонстровано під час розгортання в-роздрібних торговельних залах з контрольованим кліматом, холодильних камерах, відділеннях із замороженою їжею та відкритих приміщеннях.

В'язкість розчинника

Це входить у певну хімію, але коротка версія: розчинник EPD стає густішим, коли холодний. Відносини приблизно такіКрива Арреніуса-не заглиблюючись у термодинаміку, важливо те, що ефект є експоненціальним, а не лінійним.

на25 градусів(еталонна умова), частинки виявляють номінальну рухливість. на0 градусів, в’язкість приблизно подвоюється, швидкість частинок зменшується вдвічі. на-20 градусів, в’язкість збільшується приблизно в 4 рази, що вимагає пропорційно збільшеної тривалості форми сигналу. Математика передбачила це досить добре, хоча реальні-результати іноді відрізняються залежно від конкретного складу розчинника, який використовує кожен виробник.

Тестування заяв одного виробника про «широкотемпературну» роботу панелей за температури -15 градусів показало, що час оновлення збільшився з 400 мс до 1100 мс. Панелі працювали, але специфікації передбачали набагато кращу холодну продуктивність.

Класифікація робочого діапазону

Стандартні панеліпокриття від 0 градусів до 40 градусів із базовою продуктивністю.Панелі розширеного діапазонуручка від -10 градусів до 50 градусів з помірною компенсацією форми хвилі.Широкі температурні панелі-необхідно для морозильних камер-працює від -25 градусів до 60 градусів, використовуючи спеціалізовані ламінатні матеріали передньої площини, інтегрований датчик температури та адаптивний вибір форми сигналу. Правдаморозильні-панеліоптимізовані для температур від -30 градусів до 10 градусів існують, але мають преміальну ціну.

Температурна компенсація

Широко-температурний ESL включає-датчики температури на мікросхемі, численні набори параметрів форми сигналу, що зберігаються в пам’яті, і автоматичний вибір параметрів на основі виміряної температури. Збільшена тривалість форми сигналу для холодної роботи та зменшені коливання напруги для високо-температурної роботи.

Втрата продуктивності для-температурної роботи є не-тривіальною. Вимірювання показують час оновлення при екстремальних температурахподвійний до потрійногопродуктивність кімнатної{0}}температури. Клієнти, які розгортають систему в холодильних середовищах, повинні враховувати це при розрахунках часу оновлення.

Де вимоги ESL відрізняються НОВИЙ РОЗДІЛ

Загальна специфікація "роздрібного ESL" охоплює, можливо, 60% реальних-розгортань. Решта 40% включають спеціалізовані вимоги, які виникають лише при дослідженні конкретних вертикальних ринків. Те, що працює в магазині споживчої електроніки, різко провалюється на складі заморожених продуктів. У наступних розділах описано досвід розгортання в галузях, де стандартні припущення ESL руйнуються.

Свіжа їжа та бакалія: динамічне ціноутворення та швидкопсувні запаси

Роздрібна торгівля свіжими продуктами харчування є найвимогливішою програмою ESL з простої причини: вартість продукту постійно знижується під час демонстрації. Стейк, який коштує 15 доларів за фунт у понеділок вранці, може коштувати 7 доларів за фунт до вечора середи, якщо його не продати. Традиційні паперові етикетки не можуть охопити цю криву вартості. ESL може-але вимоги до реалізації суттєво відрізняються від стандартних цін на продукти.

Динамічне ціноутворення уцінкивимагає частоти оновлення, яка розряджатиме стандартні батареї ESL протягом місяців. Відділ свіжих продуктів, який чотири рази оновлює ціни щодня-ранковий запас, опівдні коригування, вечірнє зниження цін, нічне скидання-споживає заряд акумулятора в 4 рази швидше, ніж центральний-ярлик магазину, який оновлюється раз на тиждень. Вибір хімічних елементів батареї змінюється від стандартних монетних елементів CR2450 до літій-тіонілхлоридних елементів-вищої ємності або перезаряджуваних варіантів із індуктивними зарядними станціями, вбудованими в кріплення на полицях.

Відображення терміну придатностідодає вимоги до щільності інформації. Для простого цінника потрібно, можливо, 50 символів. Етикетка зі свіжою їжею, яка вказує на ціну, ціну за одиницю, дату упаковки, продаж-за датою та-використання-за датою, потребує 150+ символів з читабельним розміром шрифту. Площа дисплея відповідно збільшується — етикетки 2,9" і 4,2" стають стандартними, а для центрального магазину достатньо 2,13".

У відділі свіжих морепродуктів однієї мережі продуктових магазинів застосовано 4,2-дюймовий три{1}}кольоровий ESL із вбудованим NFC для взаємодії зі смартфоном клієнта. Червоний акцентний колір підкреслює товари, що наближаються до продажу-за датами з автоматичним прогресивним ціноутворенням: знижка 15% через 48 годин, що залишилися, 30% через 24 години, 50% через 12 годин. Інтеграція серверної системи потрібна-в реальному часі підключення до системи керування запасами-інфраструктура ESL фактично стала частиною системи скорочення запасів, а не просто інструментом ціноутворення на 23% у пілотному відділі, сплаченому за все розгортання за сім місяців.

Холодні середовищапредставити температурні ускладнення, про які йшлося раніше. Охолоджувачі молока, що працюють на 4 градуси, спричиняють помітне сповільнення оновлення. М'ясні випадки при 2 ступені гірше. Ящики для заморожених продуктів при -18 градусах потребують спеціальних широкотемпературних панелей, які коштують на 40-60% дорожче стандартних одиниць. Один продавець заморожених продуктів спочатку розгорнув стандартні панелі у своїй секції морозива; етикетки стали нечитабельними протягом тижня, оскільки через недостатнє оновлення при робочій температурі накопичилося ореол.

Градієнт температури в холодильних камерах створює додаткову складність. Системи повітряних завіс створюють коливання температури на 8-12 градусів між переднім краєм (теплішим, поблизу змішування навколишнього повітря) і заднім (холоднішим, біля випарника). Мітки в передній частині ящика для молочних продуктів можуть працювати під кутом 8 градусів, а етикетки ззаду — під кутом 2 градуси -достатньо відрізняються, щоб вимагати іншої синхронізації сигналу. Складні розгортання реалізують вимірювання температури на етикетці з індивідуальними параметрами оновлення.

Відстеження швидкопсувних запасівінтеграція представляє наступну еволюцію. Коли системи ESL підключаються двонаправлено до управління запасами, етикетка стає датчиком, а також дисплеєм. Виявлення-недостатності-виявлення, коли позиція на полиці порожня на основі відсутності активності продажів-вмикає автоматичні сповіщення про поповнення. Один виробничий відділ зменшив--інциденти зі складськими запасами на 34% за допомогою ESL-інтегрованого моніторингу запасів, який позначав позиції без продажів протягом більше ніж 4 годин у періоди пік.

Складська та промислова логістика: масштаб змінює все

Розгортання ESL для промислових складів працює в умовах обмежень, з якими архітектори роздрібних систем рідко стикаються. Продуктовий магазин може мати 15 000 одиниць товару на 40 000 квадратних футів. Розподільчий центр, який обслуговує цю продуктову мережу, має 50000+ артикулів на 500 000 квадратних футів із висотою стелі 40 футів. Моделі розповсюдження радіочастот, які працюють у роздрібному середовищі 12-футової стелі, повністю виходять з ладу на складі зі сталевими стелажами, що простягаються до 35 футів.

Ідентифікація розташування контейнеравимагає інших пріоритетів відображення, ніж роздрібні цінники. Домінуючою інформацією є не ціна,-а код місця розташування, SKU та кількість. Шаблони Warehouse ESL зазвичай відображають ідентифікатори місцезнаходження шрифтом розміром 48-пунктів або більше, який можна читати з 3+ метрів, що дає змогу операторам навантажувачів і працівникам-пакувальників визначати місцезнаходження, не наближаючись до бункера. Вимоги до коефіцієнта контрастності суворіші, оскільки перегляд відбувається при змінному промисловому освітленні-деякі проходи під прямими світильниками на високих панелях при 1500+ люкс, інші в тіні при 200 люкс.

Інтеграція Pick{0}}to-lightрозширює ESL за межі пасивного відображення в активне керівництво робочим процесом. Світлодіодні індикатори, інтегровані в -дисплеї на електронному папері, блимають, повідомляючи працівникам вибрати місце. EPD показує, що вибрати; індикатор показує, де вибрати. Комбіновані системи знижують частоту помилок вибору з типових діапазонів 0,5-1% до 0,1% або вище. Бюджет електроенергії змінюється-Світлодіодна індикація під час операцій комплектування споживає більше енергії, ніж-цикл оновлення електронного паперу. Архітектура акумуляторів відповідно адаптується, часто переходячи на літієві елементи типу АА або дротове живлення для місць з високою активністю.

Високі стелажі-навантаження на радіочастотні системи зв'язку. Металеві стелажі створюють багатопроменєві перешкоди. Високі проходи утворюють тіньові зони. Один шлюз, що покриває 25 метрів у роздрібній торгівлі, може покривати лише 8-10 метрів у щільному складському середовищі. Щільність шлюзу збільшується в 3-4 рази порівняно з роздрібними розгортаннями для еквівалентного покриття. Деякі розгортання складів використовують гібридні мережі з частотою менше 1 ГГц для проникнення в стелажні зони з великою щільністю, Wi-Fi для відкритих робочих зон із проміжним програмним забезпеченням, що об’єднує комунікаційний рівень.

Мобільні дисплеї-навантажувачапредставляють новий складський варіант ESL. Замість фіксованих ярликів на полицях дисплеї встановлюються на щоглах навантажувачів і отримують-інструкції щодо комплектування в реальному часі, поки оператори переміщуються складом. Ці пристрої постійно оновлюють-розташування, кількість, наступний пункт призначення-вимагаючи архітектури живлення, яка повністю відрізняється від статичних міток на полицях. Жорстке живлення від електричної системи навантажувача є стандартним; робота від акумулятора неможлива для безперервного-оновлення програм.

Автоматизація підрахунку запасіввикористовує двонаправлений зв'язок ESL. Інтеграція RFID дає змогу автоматично підраховувати цикли-продукти, позначені RFID, проходять біля блоків ESL, оснащених зчитувачами RFID, а кількість оновлюється без ручного сканування. Розгортання розподільчого центру зменшило витрати на підрахунок фізичних запасів на 60% за допомогою інтегрованого підрахунку циклів RFID ESL-, який підтримував постійну точність інвентаризації вище 99%.

Оцінки суворого середовищамають значення в промислових умовах. Стійкість до пилу та бризок за стандартом IP54 є основою для ESL на складах; IP65 стає необхідним у середовищах із процедурами очищення. Хімічна стійкість має значення на об’єктах, де працюють розчинники або миючі засоби. На одному складі автомобільних запчастин були потрібні етикетки, стійкі до впливу гальмівної та трансмісійної рідини-стандартні корпуси ESL погіршилися протягом кількох місяців. Спеціальні корпуси з -хімічно стійкими полікарбонатними корпусами додали 35 % вартості одиниці, але виявилися необхідними для довговічності розгортання.

Охорона здоров’я та фармація: точність не-підлягає обговоренню

Розгортання ESL у аптеках відповідає нормативним вимогам, яких немає у звичайній роздрібній торгівлі. Помилка ціноутворення в продуктовому магазині означає скарги покупців і можливе юридичне загрозу відповідно до законів про точність цін. Помилка в маркуванні ліків в аптеці може означати шкоду або смерть пацієнта. Профіль ризику принципово змінює пріоритети проектування системи.

Дисплей ідентифікації препаратувимагає щільності інформації, що перевищує типовий роздрібний ESL. На етикетці на полиці аптеки має бути зазначено: назву препарату (бренд і генерик), силу дії, лікарську форму, номер NDC, ціну, ціну за одиницю, виробника та часто вимоги до зберігання. Розміщення цього на етикетці 2,13" вимагає ретельної типографіки-або, що частіше, розгортання дисплеїв 2,9" або більше. У деяких аптеках використовуються етикетки розміром 4,2 дюйма з QR-кодами, що містять повну інформацію про рецепти.

Перевірка правильності штрих-кодустає критичним. Працівники аптеки кілька разів сканують ліки під час робочих процесів видачі-отримання, розкладання на полицях, витягування, перевірка, видача. Штрих-код, що відображається ESL-, має скануватися правильно на кожному кроці. Це посилює вимоги до коефіцієнта контрастності за межі роздрібних мінімумів. Тестування на скануючому обладнанні в аптеках виявило, що старіші сканери перевірки фармацевтів-деякі все ще використовують технологію CCD, а не сучасні лазерні сканери або сканери зображень-вимагають контрастності 10:1 або кращого для надійного зчитування. Вибір панелі має враховувати найгірше{11}}обладнання сканування в установленій базі.

Зони контрольованих речовинзапровадити вимоги фізичної безпеки. Ліки зі Списку II-V вимагають безпечного зберігання з реєстрацією доступу. ESL у шафах із контрольованими речовинами має бути інтегровано із системами контролю доступу до шафи-, відображаючи індикатори обмеженого доступу, реєструючи, які мітки були видимі під час кожного відкриття шафи, потенційно вимикаючи дисплей під час спроб несанкціонованого доступу. Одна лікарняна аптека інтегрувала ESL зі своєю системою керування контрольованими речовинами, щоб відображати-інвентаризаційні підрахунки в реальному часі, які автоматично оновлюються під час видачі ліків, усуваючи звірку вручну.

Холодильне зберігання ліківпоєднує вимоги до аптечної точності з-температурою холодового ланцюга. Вакцини, інсулін і деякі біопрепарати вимагають зберігання при температурі 2-8 градусів. Широко{6}}температурні панелі ESL є обов’язковими. Деякі аптечні холодильні програми вимагають реєстрації температури за допомогою інтегрованих датчиків ESL-, які відображають поточну температуру разом із інформацією про ліки, надаючи візуальну перевірку того, що умови зберігання відповідають специфікаціям, не вимагаючи від персоналу перевірки окремого обладнання для моніторингу.

Діяльність лікарняної аптекидодати складності за межі роздрібної аптеки. Візки для ліків, автоматичні роздавальні шафи та супутникові аптеки пред’являють різні вимоги ESL. ESL, встановлений-на візку, потребує міцної конструкції, яка витримує багаторазове транспортування; дисплеї повинні залишатися читабельними під люмінесцентним освітленням, типовим для лікарняних коридорів. Для автоматизованої інтеграції шафи роздачі потрібні протоколи зв’язку, сумісні з програмним забезпеченням для керування шафою-часто пропрієтарними системами з обмеженими-можливостями інтеграції третьої сторони.

Документація про відповідність нормативним вимогамвимагає журналів аудиту, які роздрібні системи ESL рідко надають. Акредитація Спільної комісії для лікарняних аптек вимагає документації щодо точності маркування ліків. Системи керування ESL повинні реєструвати кожне оновлення мітки з міткою часу, авторизацією користувача та деталями зміни вмісту. Опитування Спільної комісії однієї лікарняної системи спеціально вивчало їхні можливості перевірки ESL; інспектор запросив документацію щодо процедур перевірки точності етикеток за останні 12 місяців.

Електроніка та дорого-роздрібна торгівля:-конкурентоспроможні ціни в реальному часі

Роздрібна торгівля споживчою електронікою працює на-прозорому ринку, де клієнти регулярно перевіряють ціни конкурентів на смартфонах, стоячи в магазині. Ціннісна пропозиція ESL зміщується від економії робочої сили до конкурентоспроможності-здатності відповідати або перевищувати ціни конкурентів у реальному-часі, а не чекати оновлень файлу цін протягом ночі.

Інтеграція моніторингу конкурентних цінз’єднує системи ESL із службами аналізу цін, які постійно перевіряють веб-сайти конкурентів. Коли основний конкурент знижує ціну на флагманський смартфон, служба аналізу цін виявляє зміну протягом декількох хвилин, механізм ціноутворення оцінює правила маржі, і оновлені ціни поширюються на ярлики полиць протягом 3-10-секундного вікна затримки мережі. Один роздрібний продавець електроніки знизив-вихід з ринку на 18% після впровадження конкурентоспроможних цін у реальному часі через свою інфраструктуру ESL.

Насичений дисплей інформації про продуктпідходить для покупок з високою оплатою, типових для роздрібної торгівлі електронікою. Клієнт, який купує ноутбук за 1500 дол. США, хоче технічні характеристики-процесора, пам’яті, пам’яті, роздільної здатності дисплея, часу автономної роботи. Більший формат ESL (7,5" і вище) дозволяє відображати специфікації, для яких раніше були потрібні друковані картки специфікацій. Деякі роздрібні торговці електронікою встановлюють комбіновані прилади з електронним-папером для визначення цін і специфікацій поряд із невеликими РК-екранами для рекламного відеовмісту-, використовуючи сильні сторони кожної технології.

Дисплей аксесуаріввикористовує ESL для збільшення продажів вкладень. Дисплей із інформацією «працює з:» пов’язує основні продукти з сумісними аксесуарами-чохлами для телефонів, кабелями для ноутбуків, іграми для консолей. Динамічне ціноутворення на прикріплення може пропонувати знижки на комплекти, які відображаються на ESL аксесуарів, коли ESL основного продукту вказує на рівні запасів, які потребують переміщення.

Інтеграція проти крадіжок-стає актуальним для-вартісних товарів. Системи ESL можна інтегрувати з електронним наглядом за товарами (EAS) і відстеженням запасів-на основі RFID. Коли тег EAS видаляється без належної дезактивації, пов’язаний ESL може відображати сповіщення або змінювати вигляд. Більш складні впровадження оновлюють підрахунок запасів у реальному-часі, коли продукти видаляються з пристосувань безпеки, забезпечуючи миттєве-інформування про запас.

Ціноутворення протягом життєвого циклу продуктудля електроніки дотримується передбачуваних моделей-преміальних цін на запуск, конкурентоспроможних{1}}ціночок-життєвого циклу, розмитнення наприкінці-ціноутворення. ESL дає змогу автоматизувати правила ціноутворення протягом життєвого циклу, які коригують націнку на основі віку продукту, рівня запасів і графіків запуску наступних продуктів. Коли випускається новий iPhone, ESL попереднього покоління автоматично оновлюється з розпродажем згідно з попередньо-правилами маржі без ручного втручання.

Управління демонстраційним блокому роздрібній торгівлі електронікою використовує варіанти ESL, призначені для світильників для демонстрації товарів. Ці пристрої часто інтегруються з пристроями безпеки, системами керування живленням та інтерактивними кіосками. Дисплей може відображати ціни під час очікування та перемикатися на основні функції, коли клієнти взаємодіють із демонстраційним продуктом. Деякі реалізації використовують датчики наближення для виявлення присутності клієнтів і відповідного оновлення відображуваного вмісту.

Промислові деталі та технічне обслуговування: складні -завдання інвентаризації

Дистриб’ютори з технічного обслуговування, ремонту та експлуатації (MRO) і постачальники промислових запчастин керують профілями запасів, які радикально відрізняються від роздрібної торгівлі. Типовий дистриб’ютор MRO має 100000+ артикулів із довгим-розповсюдженням-20% артикулів генерують 80% доходу, тоді як 80% артикулів зберігаються з мінімальним рухом. Традиційні підходи до маркування є економічно невдалими, коли витрати на обслуговування етикеток перевищують товарну маржу для товарів, що повільно обертаються.

Висока економічність-SKU-розрахунки рентабельності інвестицій ESL. У роздрібній торгівлі продуктами окупність ESL відбувається в основному за рахунок економії праці на зміні цін. У дистрибуції MRO окупність досягається завдяки покращенню точності інвентаризації та зменшенню старіння повільно-оборотних запасів. Дистриб’ютор кріпильних елементів зменшив списання-запасів на 31% після впровадження-інтегрованого відстеження запасів ESL, яке виявило повільно-обмін запасів для акційних цін до того, як вони вийшли з ладу.

Відображення технічних характеристикВимоги більше нагадують аптеку, ніж продуктову. Промислові частини вимагають відображення специфікацій розмірів, марок матеріалів, сертифікатів та інформації про сумісність. ESL дистриб’ютора підшипників показує: номер деталі, виробника, діаметр отвору, зовнішній діаметр, ширину, рейтинг швидкості, рейтинг навантаження та відповідні специфікації (ISO, ABEC тощо). Вимоги до щільності інформації підштовхують до більших дисплеїв і ретельного типографічного дизайну.

Системи розміщення бункеріву розповсюдженні запчастин часто використовують запатентовані схеми кодування розташування, розроблені протягом десятиліть експлуатації. Інтеграція ESL повинна враховувати застарілі формати розташування, потенційно дозволяючи перехід до стандартизованого кодування розташування. Управління змінами стає таким же важливим, як і технічне впровадження-Складський персонал, який звик до кодів місцезнаходжень, які вони використовували протягом 20 років, протидіє змінам формату незалежно від можливостей системи.

Клієнтські-терміналина прилавках запчастин вигода від інтеграції ESL. Коли клієнт запитує запчастину, працівники стійки запитують систему, і дисплеї ESL у місці зберігання світяться або відображають інструкції щодо отримання. Деякі дистриб’ютори запчастин реалізували робочі процеси «доставлення до прилавку», де дисплеї ESL у місцях розташування бункерів показують інструкції щодо вибору та імена персоналу прилавка, що дозволяє одночасно здійснювати кілька взаємодій із обслуговуванням клієнтів із чіткою ідентифікацією забору.

Комплектуючі та монтажні операціївикористовуйте ESL, щоб керувати вибором компонентів для багато-зборок. Комплект гідравлічної системи може включати насос, двигун, клапани, фітинги, шланг і рідину-, кожен з яких зберігається в різних складських місцях. Дисплеї ESL у кожному місці показують замовлення набору, необхідну кількість і статус завершення. Інтеграція з документацією зі складання відображає робочі інструкції разом із ідентифікацією компонентів.

Інвентар-керований постачальником (VMI)програми використовують ESL для спільного використання видимості. Коли постачальники керують рівнем запасів у місцях розташування клієнтів, ESL може відображати статус поповнення, дати вхідних відправлень і наявність запасів. Ця прозорість підтримує-вчасно-програми виробництва, які вимагають надійної наявності запчастин без надмірних інвестицій у запаси.

ESL проти альтернативних технологій відображення НОВИЙ РОЗДІЛ

Вибір ESL полягає не лише у виборі найкращої електронної{0}}паперової панелі. Йдеться про вибір правильної технології відображення для програми.Електронний{0}}папірконкурує зLCD поличні дисплеї, сегментні дисплеї та традиційні паперові етикетки-кожні з різними характеристиками продуктивності, структурою витрат і перевагами застосування. Наступний аналіз забезпечує технічну основу для рішень щодо вибору технології.

Е-паперові (EPD) електронні етикетки для полиць

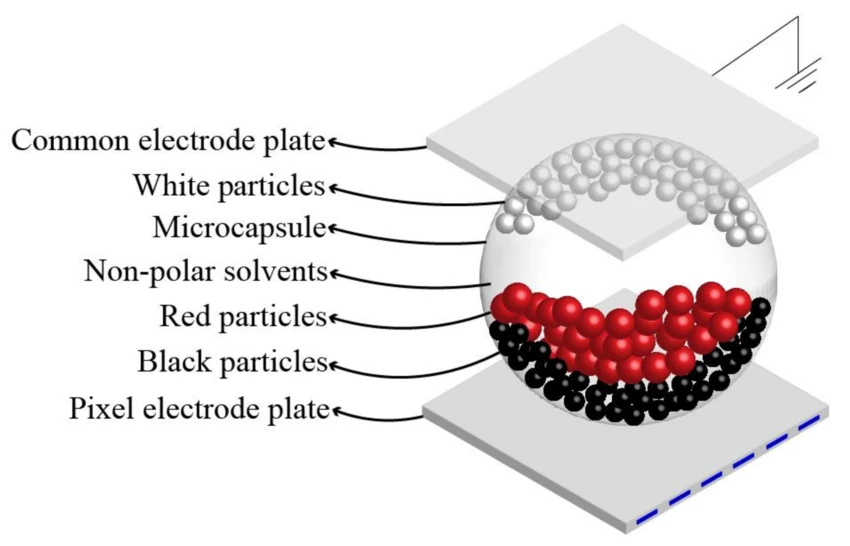

Принцип дії: Електрофоретична міграція частинок у суспензії мікрокапсул під дією прикладеного електричного поля. Bistable-зберігає зображення без живлення.

Сильні сторони: нульове енергоспоживання в статичному стані (справжня бістабільність), відмінна читабельність при зовнішньому освітленні, широкі кути огляду (170 градусів +), зовнішній-паперовий зовнішній вигляд, який природно поєднується з торговим середовищем, багато-річний термін служби батареї від батареї, читабельність на сонячному світлі для зовнішніх і-застосувань із високою{4}}яскравістю.

Обмеження: повільне оновлення (300-2000 мс для повного оновлення), обмежена кольорова здатність (1-4 кольори для комерційних продуктів, з’являється повний колір), артефакти ореолів, які вимагають періодичного повного оновлення, погіршення продуктивності при низьких температурах, вища початкова вартість одиниці, ніж альтернативні РК-дисплеї.

Структура собівартості: Дисплейні модулі $3-15 залежно від розміру та можливості кольору; повні блоки ESL з контролером, зв'язком, корпусом і акумулятором $8-40; інфраструктура (шлюзи, програмне забезпечення для керування) додає $0,50-2 за мітку для типових розгортань.

Оптимальні додатки: орієнтоване на ціну-маркування роздрібної торгівлі з нечастими оновленнями (продуктові магазини, товари загального користування, аптека), приміщення на відкритому повітрі або в -навколишньому-освітленні, розгортання, що віддають перевагу довговічності батареї над швидкістю оновлення, додатки, які потребують-паперової естетики.

РК-дисплеї на полиці

Принцип дії: Рідкокристалічна модуляція світла зі світлодіодним підсвічуванням. Потрібне постійне живлення для підсвічування; стан дисплея не підтримується без живлення.

Сильні сторони: Швидке оновлення (стандарт 60 Гц, підходить для відео), повноколірна здатність із мільйонами кольорів, висока яскравість для-привертання уваги рекламних акцій, можливість відображення відео й анімації, зріла технологія з широкою екосистемою постачальників.

Обмеження: Постійне енергоспоживання (3-15 Вт для типових дисплеїв з крайовою полицею), низька продуктивність навколишнього освітлення (розмитий вигляд у яскравих торгових приміщеннях), обмеження кута огляду (±60 градусів, як правило, перед зміною кольору), збій підсвічування є типовим режимом збою, потрібна дротова інфраструктура живлення.

Структура собівартості: Дисплейні модулі $15-50 в залежності від розміру; повні мережеві стелажні дисплеї $50-200; витрати на встановлення часто перевищують витрати на обладнання через вимоги до інфраструктури живлення.

Оптимальні додатки: рекламні кінцеві елементи, де анімація привертає увагу, відео-рекламні дисплеї, рекламні-кампанії з обмеженим часом, середовища з контрольованим освітленням (інтер’єри торгових центрів, магазини в аеропортах), програми, де вже існує інфраструктура електропостачання.

Сегментні рідкокристалічні дисплеї

Принцип дії: прості рідкокристалічні сегменти (наприклад, дисплеї калькулятора), керовані спеціальними драйверами сегментів. Дуже низька потужність, але обмежена попередньо-наборами символів.

Сильні сторони: Надзвичайно низька вартість ($0,50-2 за дисплей), дуже низьке енергоспоживання (мікроампер для статичного дисплея), широкий температурний діапазон, проста керуюча електроніка, перевірена надійність протягом десятиліть розгортання.

Обмеження: фіксовані шаблони сегментів обмежують відображуваний вміст (зазвичай лише цифри та обмежена кількість символів), відсутність графічних можливостей, обмежені параметри розміру, естетично застарілий зовнішній вигляд, для кожного символу потрібен спеціальний шаблон сегмента.

Структура собівартості: відображати модулі обсягом до 1 долара; повні одиниці відображення ціни $2-5; мінімальні витрати на інфраструктуру.

Оптимальні додатки: суто числове відображення ціни, де гнучкість вмісту не потрібна, розгортання-з надзвичайними цінами,-додатки великого-обсягу, що віддають перевагу економіці одиниці над можливостями, розгортання в суворих умовах, де складна електроніка створює ризик для надійності.

Паперові етикетки (вручну)

Принцип дії: надруковані паперові етикетки, вставлені в пластикові тримачі або приклеєні безпосередньо до країв полиць. Оновлено вручну працівниками магазину.

Сильні сторони: Найнижча технологічна вартість (фактично нульова для апаратного забезпечення дисплея), необмежена графічна гнучкість, електроніка, яка може відмовити, відсутність інфраструктурних вимог, звичний робочий процес для персоналу роздрібної торгівлі.

Обмеження: трудомісткий-процес оновлення (15-30 секунд на етикетку для досвідченого персоналу), схильність до помилок (за оцінками, проблеми з точністю ціни становлять 5-15% у звичайній роздрібній торгівлі), витрати на матеріали та витратні матеріали для друку, обмежена можливість виконувати швидкі зміни цін, екологічні відходи від утилізації етикеток.

Структура собівартості: Тримачі етикеток $0,10-0,50 $кожний; паперові етикетки $0,01-0,05 кожна; поточні витрати на оплату праці та матеріали зазвичай перевищують витрати на життєвий цикл ESL протягом 2-4 років для програм із високою частотою оновлення.

Оптимальні додатки: дуже невеликі роздрібні операції, де витрати на оплату праці є незначними (магазини, якими керують-власники), середовища з надзвичайно низькою частотою оновлення, тимчасові чи-роздрібні роздрібні магазини, де інвестиції в інфраструктуру невиправдані, програми, які вимагають незвичних фізичних форматів, недоступних в електронних варіантах.

Структура вибору технології

Критерії прийняття рішення для вибору технології відображення включають кілька факторів, які необхідно зважити відповідно до пріоритетів застосування:

Частота оновленнясильно впливає на вибір технології. Програми з оновленнями менше ніж раз на тиждень рідко виправдовують інвестиції в ESL; паперові етикетки залишаються економічними. Додатки з щоденним оновленням виходять на беззбитковість ESL протягом 2-3 років. Програми з кількома щоденними оновленнями надають перевагу економіці ESL.

Змістова складністьвпливає на вибір технології. Чисто числове відображення ціни може використовувати сегментний РК-дисплей за найнижчої вартості. Ціни та обмежений текст (назви продуктів, ціна за одиницю) відповідають електронним-паперовим ESL. Насичений графічний вміст або відео потребують РК-екрана, незважаючи на високі витрати на електроенергію.

Екологічні умовиобмежити параметри. Інтенсивне навколишнє освітлення (надворі, вікна, яскраве освітлення магазинів) сприяє відбиваючому дисплею електронного паперу. Контрольоване освітлення може ефективно використовувати РК-дисплей. Екстремальні температури (охолоджені, зовнішні) вимагають відповідних характеристик панелей незалежно від вибору технології.

Наявність енергетичної інфраструктуричасто визначає здійсненність. У місцях, де немає джерела живлення або де електропостачання було б надміру дорогим, по суті, обов’язкове живлення від акумулятора-. У місцях із уже наявною інфраструктурою електропостачання (над-схемами освітлення полиць) можна розглянути варіанти РК-дисплеїв.

Аналіз загальної вартості володінняслід враховувати:

Ці цифри суттєво відрізняються залежно від місцевих витрат на робочу силу, частоти оновлення та масштабу розгортання. Розрахунок зазвичай надає перевагу ESL для частоти оновлення понад 1-2 рази на тиждень на ринках праці з розвиненою економікою.

Стратегії гібридного розгортання

Небагато продавців розгортають єдину технологію відображення для всіх програм. Гібридні стратегії узгоджують технологію з вимогами додатків у єдиному роздрібному середовищі:

Електронний{0}}папір за ціною, РК-дисплей за рекламоювикористовує ESL для звичайного ціноутворення в усьому магазині, одночасно розгортаючи РК-екрани на торцях, при касах і рекламних гарячих точках, де можливість відео та висока яскравість привертають увагу клієнтів. Цей підхід фіксує переваги ефективності ESL для більшості етикеток, зберігаючи при цьому гнучкість просування там, де це найбільш важливо.

Сегмент LCD для ціни, електронний папір для інформаціїрозгортає недорогі сегментні дисплеї для суто числового ціноутворення, одночасно використовуючи більші дисплеї на електронному{0}}папері для детальної інформації про продукт, де складність вмісту виправдовує високу вартість. Цей підхід мінімізує вартість-базових етикеток великого обсягу, одночасно забезпечуючи насичене відображення інформації, де цінність клієнта виправдовує інвестиції.

Технологія-збігу температурних зонрозгортає стандартний ESL у кімнатах роздрібної торгівлі, одночасно використовуючи широкі-температурні варіанти в холодильних зонах і потенційно вибираючи стійкіші сегментні вітрини в морозильних камерах, де навіть широко{1}}температурний-продуктивність паперу стає незначною. Вибір технології відповідає екологічним вимогам, а не застосовує єдині специфікації.

Масштабуйте-відповідну інфраструктуруможе використовувати ESL із повною мережевою інфраструктурою у магазинах великого-формату, водночас розгортаючи окремі сегментні дисплеї чи навіть паперові етикетки в магазинах меншого формату, де інвестиції в інфраструктуру економічно не виправдані. Вибір технології враховує масштаб розгортання разом із технічними вимогами.

Новітні технології

Високо-швидкісне дослідження EPD

Лабораторні демонстрації досяглиЧастота оновлення 75 Гцна електронних-паперових панелях-наближення до території ЖК. Ці демонстрації на галузевих конференціях справді вражають, але розгортання виробництва залишається далеким.

Основні сприятливі технології включаютьрідкокристалічні добавкиякі доповнюють електрофоретичну рідину сполуками, що викликають ефект зворотного потоку. Дослідницькі статті повідомляють про підвищення швидкості в 2,8 раза при одночасному зниженні напруги руху на 50%.Тонко{0}}плівковий передній-ламінатзменшити відстань міграції частинок.Нові склади наночастинокоптимізувати характеристики поверхневого заряду та зменшити гідродинамічний радіус. Імашинне навчання-оптимізоване формування сигналуадаптується в реальному-часі до відображення стану та умов середовища.

Ці технології залишаються в розробці. Не рекомендується вказувати виробничі продукти ESL на основі лабораторних результатів.

Еволюція кольорового E-паперу

Галерея електронного чорнила 3технологія демонструє, куди рухається кольоровий EPD. Чорно-біле оновлення зменшилось до350 мс, порівняно з 2000 мс у попередніх поколіннях. Швидкий кольоровий режим500 мс. Працює стандартний кольоровий режим750-1000 мс. Кольоровий режим найкращої якості все ще потрібен1500 мс.

Кольоровий EPD переходить від «ледь придатного» до «практично життєздатного» для окремих програм. Очікуйте подальшого вдосконалення, але монохромний збереже переваги швидкості та потужності на невизначений час через фундаментальні відмінності у фізиці елементарних частинок.

Специфікації продуктивності для проектування системи

Мінімальні життєздатні специфікації

Для загального маркування полиць роздрібної торгівлі ці цифри позначають підлогу:

Час оновленнямає становити 2000 мс або більше для глобального режиму, 500 мс або більше для часткового.Коефіцієнт контрастностімає перевищувати 8:1.роздільна здатністьмає досягати принаймні 100 DPI.Кут оглядумає охоплювати 170 градусів або більше.Діапазон робочих температурмає покривати від 0 градусів до 40 градусів.Термін служби батареїповинен перевищувати 5 років при 2 оновленнях на день.

Розширені технічні характеристики

Для вимогливих додатків-часті оновлення, холодне зберігання, рекламний вміст-специфікації посилюються:

Час оновленнямає досягти 1000 мс для глобального, 300 мс для часткового.Коефіцієнт контрастностімає перевищувати 12:1.роздільна здатністьмає досягати 120 DPI або вище.Кольорова здатність(3-4 кольори) стає актуальним.Діапазон робочих температурмає охоплювати від -25 градусів до 50 градусів.Термін служби батареїмає перевищувати 3 роки при 4 оновленнях на день.

Перевірка специфікації

Специфікації постачальника повинні бути перевірені в реалістичних умовах. Це необов’язково-були виявлені значні прогалини між заявами в таблиці даних і продуктивністю виробництва.

Перевірте час оновлення при мінімальній і максимальній робочих температурах, а не лише при кімнатній. Перевірте коефіцієнт контрастності за фактичних умов освітлення магазину, а не за лабораторного освітлення. Перевірте прогнози терміну служби батареї з передбачуваною частотою оновлення та типом вмісту-Прогнози постачальника зазвичай передбачають найкращі-сценарії. Перевірте затримку оновлення-на рівні системи за допомогою кількості цільових міток, щоб забезпечити відповідне масштабування архітектури мережі.

Відповідність технології до програми

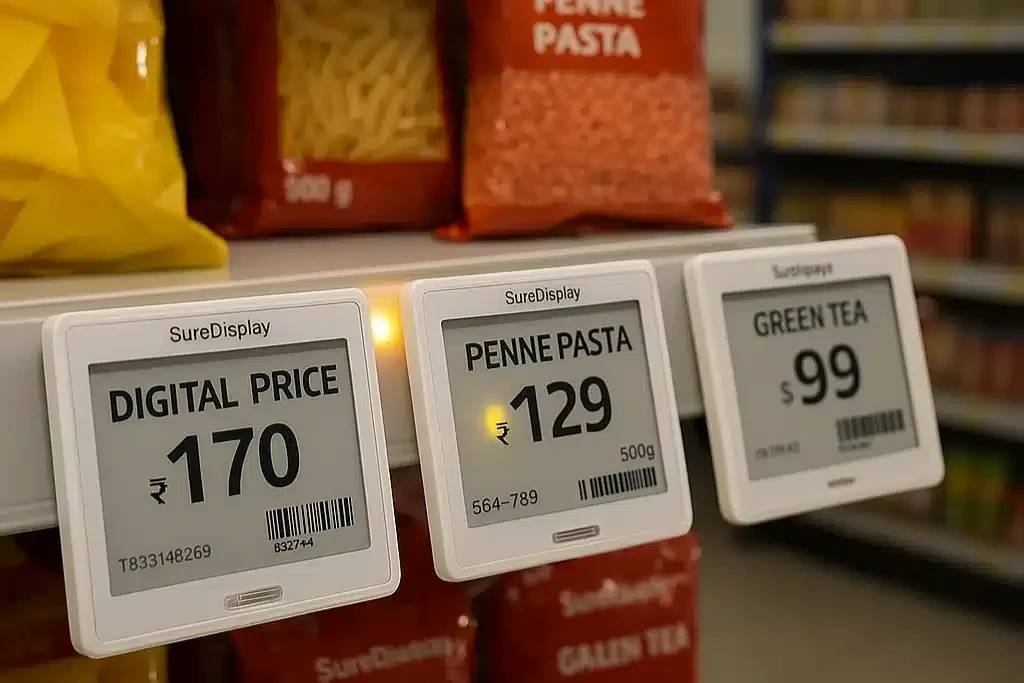

Вибір технології електронних етикеток на полиці в кінцевому підсумку зводиться до відповідності можливостей вимогам. Фізика електрофоретичних дисплеїв встановлює чіткі межі-частот оновлення, температурної чутливості, поведінки ореолів-, які не подолає жодна оптимізація. Розуміння цих меж дає можливість реалістичного проектування системи та вибору відповідної технології.

Для розгортань, де обмеження відповідають додатку-помірна частота оновлення, робота при температурі навколишнього середовища,-контент, орієнтований на ціну-ESL забезпечує переконливу цінність завдяки виключенню праці, покращенню точності ціноутворення та операційній гнучкості. Для додатків, які порушують обмеження ESL-висока-частота оновлень, екстремальні температури, мультимедійний вміст-альтернативні технології або гібридні підходи можуть виявитися більш прийнятними.

Технологія продовжує розвиватися. Частота оновлення збільшується поступово. Можливість кольору розширюється. Діапазон температур розширюється. Але фундаментальна фізика залишається. Успішне розгортання ESL вимагає роботи в межах цих обмежень, а не вдавати, що їх не існує.
