Заміна батареї на електронних етикетках: термін служби, вартість і вибір правильного елемента

У цьому посібнику наведено оцінку тривалості життя за сценарієм, практичну структуру витрателектронні етикетки на полицімасштабна заміна батареї та чітке порівняння двох найпоширеніших типів елементів -, щоб ви могли планувати технічне обслуговування, перш ніж воно стане проблемою.

1. Що живить ESL і чому батареї працюють так довго

Е-технологія відображення паперуце основна причина, чому батареї ESL служать роками, а не днями. На відміну від РК-дисплея, екран із електронним -чорнилом споживає електроенергію лише під час зміни зображення. Після завершення оновлення ціни зображення зберігається на дисплеї необмежений час без споживання енергії. Ця характеристика нульового-холостого-потягу є те, що робить маленьку батарею надійним довгостроковим-джерелом живлення.

Використовувані батареї — літій-діоксид марганцю (Li-MnO₂) круглі елементи - серії CR. Згідно з опублікованими специфікаціями виробника, вони забезпечують стабільний вихід 3 В і втрачають менше 1% заряду на рік під час простою (Технічний опис Energizer CR2450). Три моделі охоплюють переважну більшість розгортань:

• CR2032- 220мАг, діаметр 20 мм. Підходить для невеликих етикеток (1,5"–2,9"). Найкраще підходить для середовищ із низькою частотою оновлення.

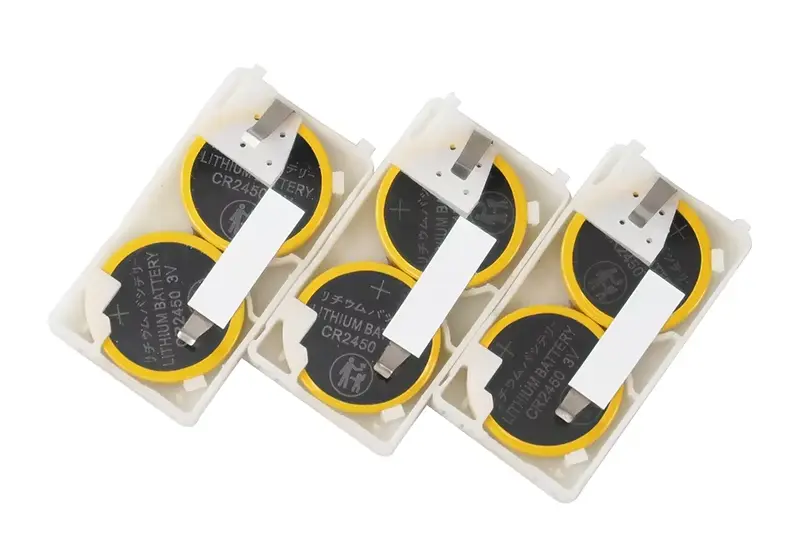

• CR2450- 550мАг, діаметр 24,5 мм. Стандартний вибір для4.2"до 7,3" етикеток у більшості роздрібних магазинів.
• CR2477- 1000мАг, діаметр 24,5 мм, товщина 7,7 мм. Використовується в -етикетках великого формату, розділах холодового ланцюга або в -частотних-розгортаннях оновлень.

Важливо перед замовленням:Корпуси ESL розроблені для одного конкретного формату комірок. Уточніть сумісність моделі у свого постачальника апаратного забезпечення, перш ніж купувати комплект для заміни - не кожне шасі, яке приймає CR2450, фізично підходить для CR2477.

2. Як довго насправді служать батареї ESL?

Щоб зрозумітияк працюють системи ESLна рівні потужності три змінні керують майже всіма варіаціями, які ви побачите в реальних розгортаннях.

Частота оновленняє домінуючим фактором. Кожне підвищення ціни пробуджує бездротове радіо та перемальовує дисплей - обидва споживають струм. Мітка, яка оновлюється раз на день, споживає частину того, що мітка, оновлена ​​десять разів на день, використовує протягом року.

Протокол зв'язкувпливає на те, як довго радіо залишається активним на передачу. BLE 5.0 ненадовго прокидається та майже миттєво повертається до режиму сну, що робить його найбільш-ефективним варіантом із загального використання. Радіочастота суб-ГГц забезпечує краще проникнення через стіну, але зазвичай утримує радіоактивність трохи довше за цикл оновлення. Детальне порівняння висвітлено в нашому окремому матеріаліBluetooth проти Wi-Fi проти Sub-GHz ESL.

Температура навколишнього середовищазменшує доступну ємність за низьких температур - описано в наступному розділі.

У таблиці нижче наведено орієнтовні оцінки терміну служби на основі зв’язку BLE 5.0, стандартного дисплея на електронному{1}}папері та роботи при кімнатній температурі (15–25 градусів). Це контрольні показники планування, отримані на основі специфікацій виробника та типових параметрів розгортання, а не гарантовані показники продуктивності. Фактичні результати залежать від моделі обладнання.

Довідкові оцінки на основі параметрів розгортання BLE 5.0 і опублікованих специфікацій Li-MnO₂. Зверніться до свого постачальника ESL щодо-спеціальних даних моделі.

Поширена помилкова думка полягає в тому, що твердження про «10-річний акумулятор» застосовується широко. Він передбачає низьку-частоту оновлення (1–2 на день), високу-ємність CR2477 і кімнатну температуру. Роздрібні продавці, які проводять щоденні рекламні цикли, динамічне ціноутворення або -відповідне ціноутворення-конкурентам, матимуть значно меншу реальну-тривалість життя – і це не проблема, якщо ви це плануєте.

3. Холодовий ланцюг: Термін служби батареї ESL в охолоджених і заморожених секціях

Роздрібна торгівля холодильним ланцюгом - продуктові холодильні камери, холодильні камери в аптеках, заморожені секції громадського харчування - є однією з найшвидше{2}}категорій розгортання ESL, де планування акумуляторів найчастіше недооцінюється.

Хімічний склад Li-MnO₂ працює краще на холоді, ніж лужні елементи, але він не захищений від температури. Нижчі температури сповільнюють електрохімічну реакцію, зменшуючи доступну ємність, навіть якщо накопичена енергія не змінилася. Відповідно до експлуатаційних характеристик, описаних уIEC 60086-4(міжнародний стандарт для первинних літієвих батарей), збереження ємності за мінусових-температур може бути значно нижчим, ніж за номінальних умов.

У практичному плані:

• Холодильна камера (0-5 градусів):Розраховуйте приблизно на 75–85%-від кімнатної температури. CR2450, який працює п’ять років при температурі навколишнього середовища, може працювати три-чотири роки в ящику для молочних продуктів або гастрономів.
• Глибока заморозка (від -18 градусів до -25 градусів):Збереження ємності падає приблизно до 50–60%. Той же CR2450 може прослужити два-три роки.

При пошуку ESL для секцій холодового ланцюга зверніть увагу на:

• Робоча температура:Стандартні ESL оцінюються від 0 градусів до 40 градусів. Для заморожених секцій потрібні етикетки, що мають температуру щонайменше -20 градусів.
• Ступінь захисту IP67 або вище:Під час переміщення етикеток між температурними зонами утворюється конденсат. Ущільнення IP67 запобігає потраплянню вологи на контакти акумулятора. наш5,8" ESLз NFC і -захищеністю IP є одним із варіантів, що використовується в холодильних середовищах.
• CR2477 як комірка за замовчуванням:Вища ємність забезпечує захист від-втрат ємності при низьких температурах. Деякі виробники пропонують-оптимізовані для холоду елементи зі зміненими формулами електролітів для глибокого-заморожування.

длярозгортання холодового ланцюга продуктових магазинів, скоротіть очікуваний термін служби батареї на 30–40% порівняно з оцінками навколишнього середовища та врахуйте це у своєму графіку технічного обслуговування з самого початку.

4. Скільки насправді коштує заміна батареї електронної етикетки

Заміна батареї – це одна з регулярних витрат на технічне обслуговування, яку групи із закупівель найчастіше недооцінюють. Фактична кількість є більш контрольованою, ніж очікує більшість покупців -, але її потрібно розрахувати чесно.

Комірка CR2450 коштує приблизно 0,30–0,60 доларів США за одиницю за груповою ціною. Для магазину з 1000-етикеток це становить 300–600 доларів США в матеріалах протягом циклу заміни — незначна сума щодо інвестицій у систему. Справжня вартість - це праця.

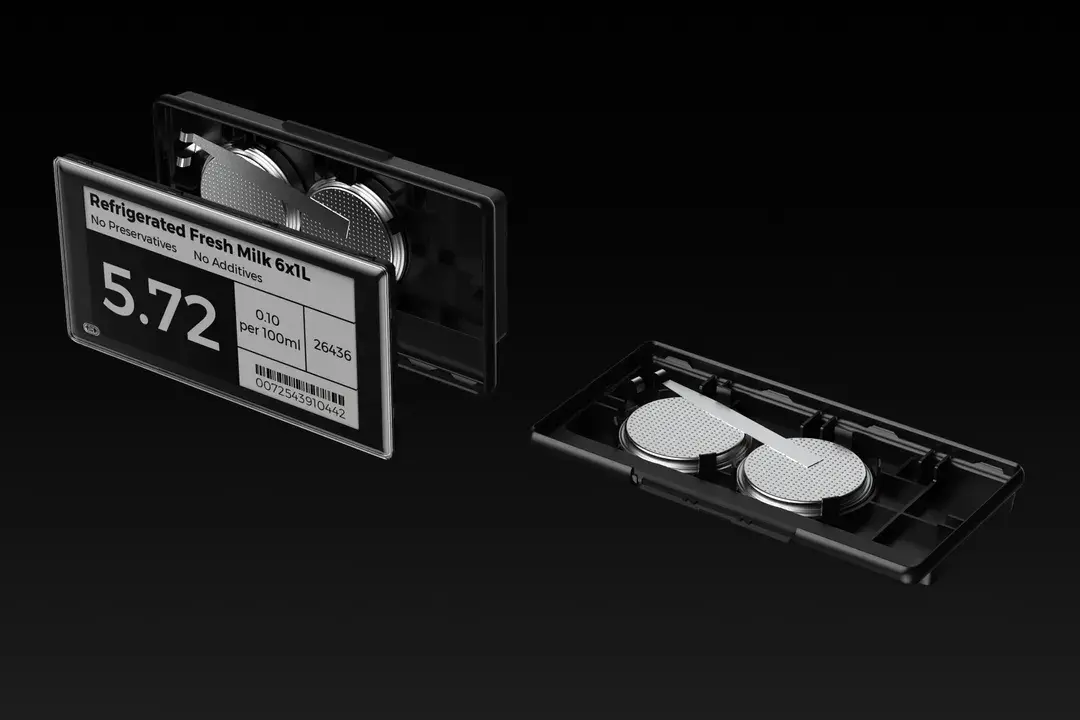

Для заміни батареї ESL потрібно знайти мітку, відкрити корпус, поміняти комірку та переконатися, що мітка знову підключена. Досвідчений співробітник, який ефективно працює, виконує це приблизно за 90 секунд до двох хвилин на кожну етикетку, залежно від конструкції корпусу та доступності полиць.

Ілюстративна оцінка на основі масових цін на клітини та показників робочої сили в галузі. Налаштуйте норму праці та частоту заміни відповідно до конкретного середовища.

Щоб отримати повніше уявлення про те, як це вписується в загальну економіку розгортання, дивКалькулятор ESL ROIіПосібник з розподілу вартості ESL.

На практиці ці витрати збільшуються трьома факторами: відсутність моніторингу батареї (тому персонал витрачає час на діагностику темних міток, а не на виконання запланованих замін), висока концентрація холодового ланцюга та поганий доступ до полиць на нижніх полицях або всередині холодильних шаф.

5. Керування заміною батареї в магазині

Дочекайтеся, поки мітки потемніють, перш ніж діяти, – це найдорожчий підхід до обслуговування батареї - як з огляду на трудовий, так і на експлуатаційний ризик. Мітка, яка припиняє відображатися в середині-shift, створює aризик недотримання цін: у багатьох юрисдикціях клієнти мають законне право на нижчу з двох цін: ціна на полиці або реєстраційна ціна. Темна мітка повністю видаляє цю контрольну точку.

Практичною альтернативою є використання вашогоПлатформа управління ESLдля завчасного моніторингу стану акумулятора. Більшість сучасних систем відображають рівень заряду для кожної мітки в мережі та підтримують сповіщення про порогове значення. Встановіть своє сповіщення на 20–25% залишкової ємності -, що зазвичай дає вам кілька тижнів часу, перш ніж етикетка ризикує вийти з мережі.

Маючи ці дані, ви можете здійснювати пакетні заміни за розділами полиць, а не реагувати на окремі збої. Один із підходів, який добре працює на практиці: розділіть магазин на шість-вісім зон технічного обслуговування, перевіряйте одну зону на місяць у рамках звичайного обходу поверху та позначайте будь-які етикетки нижче порогу для заміни під час того самого візиту. Це рівномірно розподіляє роботу протягом року та усуває ризик великої хвилі одночасних відмов.

Для магазинів, де є етикеткине оновлюється належним чином, рівень заряду акумулятора є першою змінною, яку потрібно перевірити - разом із силою сигналу та статусом шлюзу. Етикетка на 15% заряду в холодній секції вже може показувати періодичні проблеми з підключенням до того, як дисплей повністю потемніє.

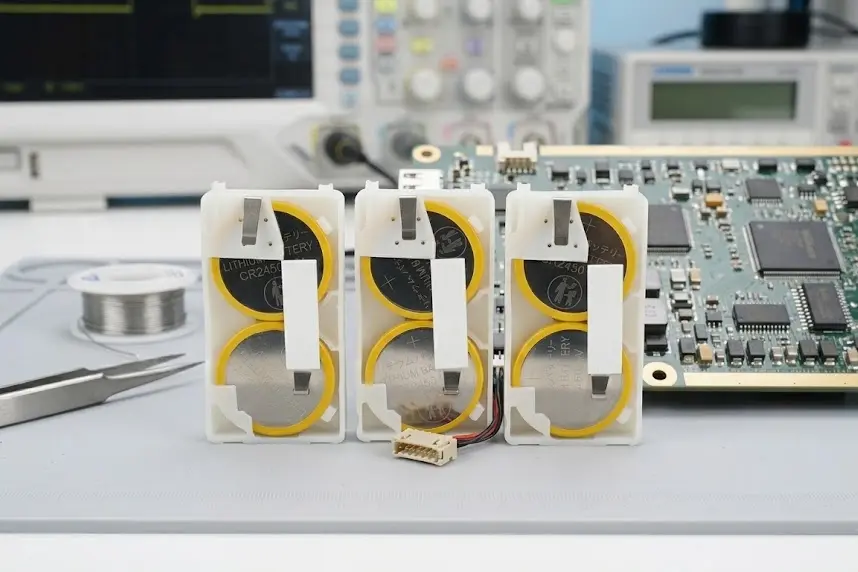

6. CR2450 проти CR2032: відповідність клітинки вашому магазину

Для більшості роздрібних розгортань ESL CR2450 є правильним за замовчуванням. Рішення використовувати CR2032 натомість зазвичай зумовлене апаратними обмеженнями - малими-форматами міток, які фізично не можуть вмістити більшу комірку 24,5 мм - не за бажанням.

Одне практичне зауваження: уникайте змішування типів акумуляторів на етикетках однієї моделі без чіткої системи маркування. Змішування елементів CR2032 і CR2450 у суміжних корпусах створює плутанину під час раундів заміни та ризикує персоналом встановити не той елемент.

Коли вибрати CR2477: середовища з високим-оновленням (10+ зміни ціни на день), етикетки великого{3}}формату або будь-яка частина холодового ланцюга, що працює нижче 0 градусів. У таких сценаріях надбавка за потужність того варта.

FAQ

Скільки в середньому працюють батареї ESL?

За звичайних умов роздрібної торгівлі - 1 до 3 оновлень цін на день, BLE 5.0, кімнатна температура - CR2450 прослужить приблизно від 5 до 7 років. Висока частота оновлення або низькі температури скоротять цей діапазон. Цифра «до 10 років» передбачає низьку-графіку з-високоємною коміркою CR2477.

Чи може персонал магазину замінити батареї ESL без технічного спеціаліста?

Так, у переважній більшості систем. Більшість корпусів ESL використовують прес{1}}язичок або ковзну кришку - інструменти не потрібні. Мітка повторно підключається до мережі автоматично протягом секунд-двох хвилин після вставлення нової комірки. У деяких промислових монтажних кронштейнах використовується один гвинт, але це все одно -завдання, яке не потребує технічної підготовки.

Як дізнатися, коли батарею ESL потрібно замінити?

Через вашу платформу керування ESL, яка-повідомляє про рівень заряду акумулятора в реальному часі для кожної етикетки в мережі. Встановіть-сповіщення про низький рівень заряду батареї на 20–25%, щоб отримувати завчасне сповіщення про тижні, а не години. Очікування, поки етикетка візуально потемніє, є реактивним підходом, який створює як операційний ризик, так і ризик відповідності.

Що станеться, коли акумулятор ESL повністю розрядиться?

Е-паперові дисплеї зберігають останнє намальоване зображення без будь-якого живлення -, тому повністю розряджена етикетка продовжуватиме відображати останню отриману ціну, а не буде порожньою. Однак він не може отримувати нові оновлення, доки не буде замінено акумулятор. Ваша платформа керування відображатиме мітку як офлайн, і відображена ціна поступово ставатиме неточною, коли ціни змінюватимуться у вашій системі. Ось чому профілактичний моніторинг важливіший, ніж затемнення дисплея.

Чи розряджаються батареї ESL швидше в морозильних камерах?

Так, помітно. CR2450, який працює п’ять років при кімнатній температурі, може прослужити три-чотири роки в охолодженій коробці (0–5 градусів) і два-три роки в умовах глибокої-заморожування (-18 градусів). Для заморожених секцій використовуйте CR2477 на ярлику, розрахованому на роботу при низьких-температурах, і плануйте частіші перевірки технічного обслуговування — щокварталу, а не щороку.

Яка загальна вартість заміни батареї для магазину з 1000 етикетками протягом п’яти років?

Використовуючи осередки CR2450 за груповою ціною та приблизно 1,5 хвилини робочого часу на заміну, загальна сума за п’ятирічний-цикл становить приблизно 800–1 дол. США000 - або близько 0,18 дол. США за етикетку на рік. Це мало порівняно з економією робочої сили, отриманою завдяки виключенню ручної зміни паперових міток за той самий період.

Чи справді частота оновлень так сильно впливає на час автономної роботи?

Більше, ніж очікує більшість покупців. Мітка, яка оновлюється раз на день, може працювати майже в чотири рази довше, ніж та сама етикетка, яка оновлюється десять разів на день, на ідентичній батареї. Роздрібні торговці, які проводять рекламні-високі або динамічні ціни, повинні вибрати CR2477 із самого початку та відповідно налаштувати планування заміни.

Чи може одне й те саме обладнання ESL використовувати різні моделі акумуляторів?

Лише якщо фізичні розміри слота це підтримують, що рідко. Більшість етикеток розроблено для одного конкретного формату монетних комірок. Завжди перевіряйте сумісність у свого постачальника апаратного забезпечення, перш ніж замовляти запасні запаси оптом.

Підсумок заміни батареї ESL

Заміна батареї не є тягарем обслуговування, яким це здається на перший погляд. Приблизно 0,18 доларів США за мітку на рік у стандартному розгортанні, вартість низька -, але вона вимагає планування, а не реагування. Магазини, які добре справляються з цим, це ті, які встановлюють сповіщення про моніторинг у перший день, створюють поточні графіки заміни за зонами та вибирають правильну комірку для правильного середовища, а не вибирають за замовчуванням найменший варіант.

Єдиною найпоширенішою помилкою, яку ми спостерігаємо, є використання клітинок CR2032 у середніх-–-великих мітках, оскільки вони дешевші за одиницю, тоді має місце у два-три рази більша частота заміни. Загальна вартість такого рішення майже завжди перевищує початкову економію.

Якщо ви оцінюєте системи ESL і хочете зрозуміти, як специфікації батареї взаємодіють із конкретною частотою оновлення та макетом магазину -, включаючи секції холодового ланцюга -повний асортимент продукції ESLірішення щодо розгортанняСторінки детально описують параметри обладнання. Для прямої розмови про ваш проект,запитати пропозиціюі ми разом з вами попрацюємо над налаштуванням.
