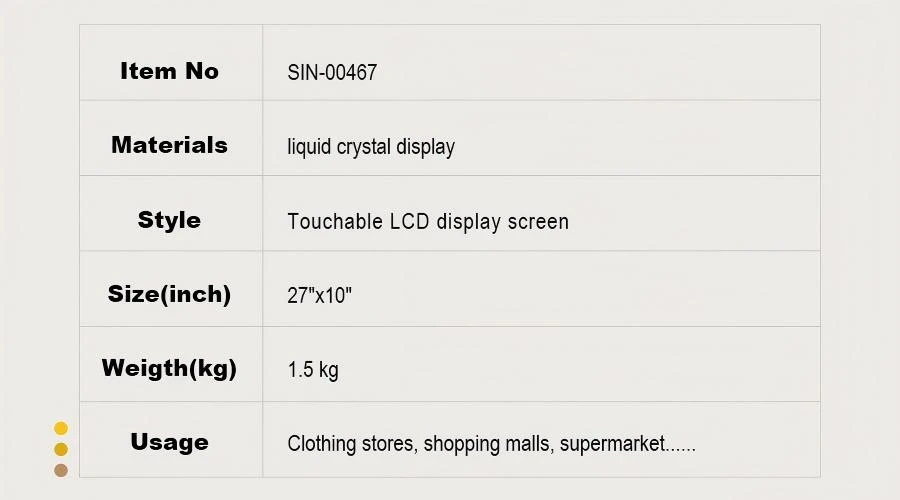

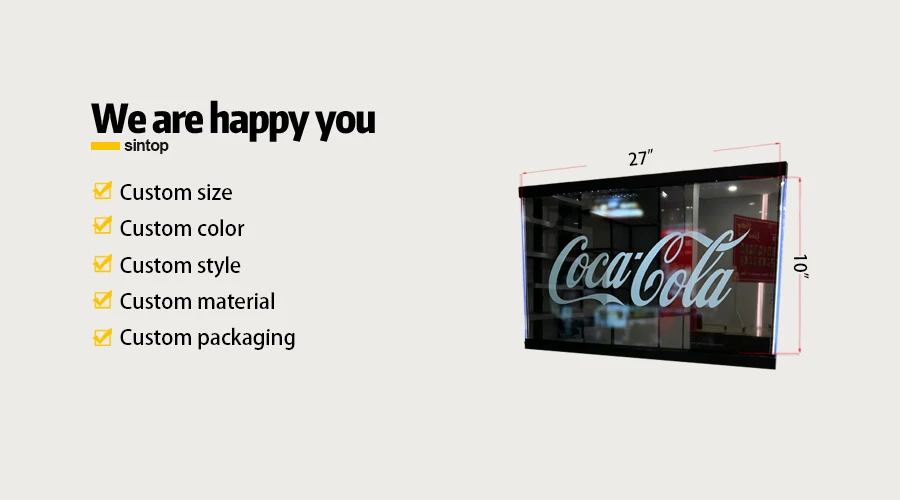

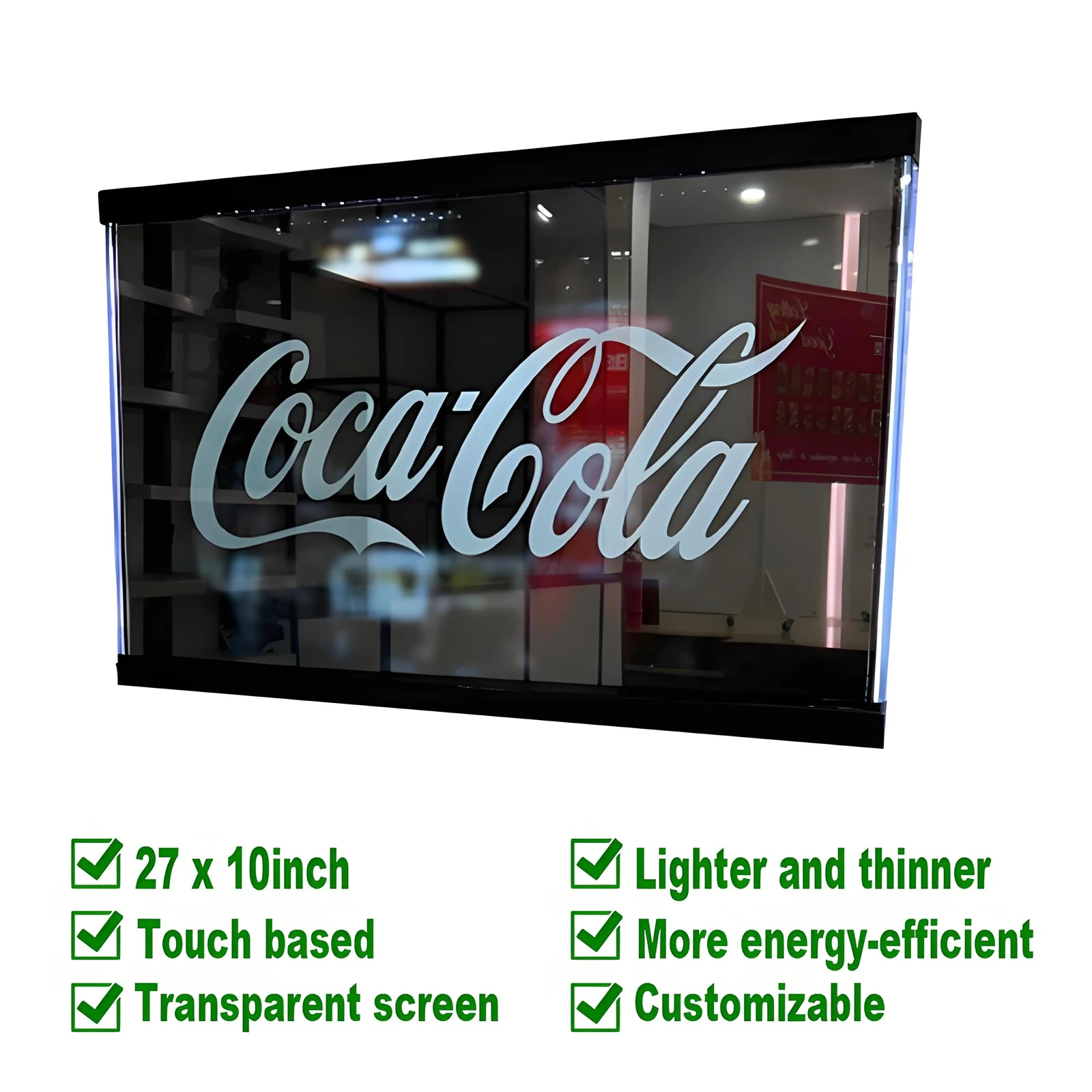

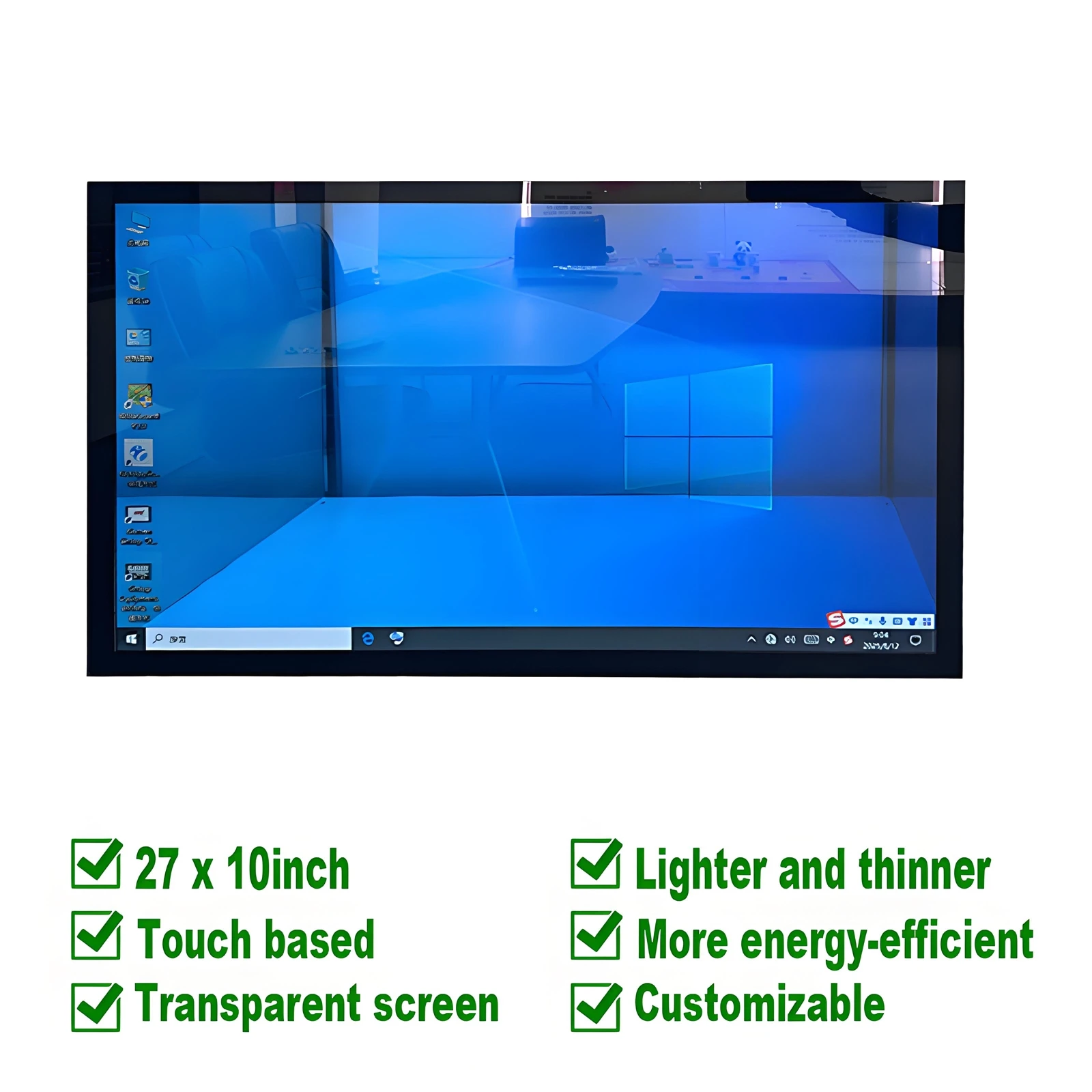

Прозорий сенсорний екран 27 "х 10"
Революційне просування в технології дисплея, поєднуючи різання - Edge Transparent Engineering Engineering із складними виробничими процесами. Цей Ultra - Прозорий формат прозорий панель дисплея забезпечує виняткову візуальну продуктивність, зберігаючи 43% пропускання світла.
- Опис Опис

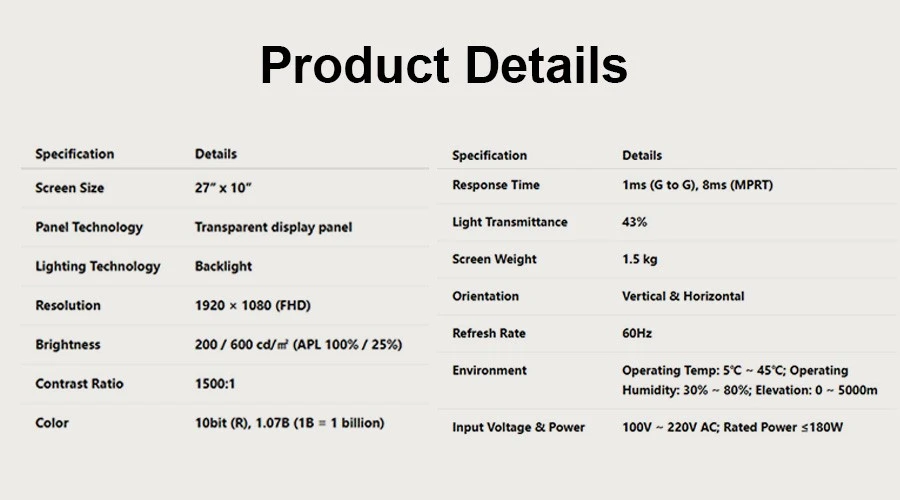

- Специфікація
- Означати
43% пропускання світла
Оптимальний баланс між видимістю та прозорістю
Технічна архітектура та дизайн панелей
Прозорий екран використовує вдосконалені технології панелі, спеціально розроблені для комерційних додатків. З висотою ширини 27 дюймів на 10 дюймів, це унікальне співвідношення сторін забезпечує оптимальний досвід перегляду.
Розміри
Ширина 27 дюймів на 10 дюймів, забезпечуючи оптимальний досвід перегляду для презентації горизонтального вмісту.
Формат Ultra -
Роздільна здатність
Резолюція 1920 x 1080 (Full HD) забезпечує чіткі, детальні зображення, придатні для різних комерційних програм.
Щільність пікселів 81 ppi
Вага
Легка конструкція лише 1,5 кг, що дозволяє гнучкі варіанти встановлення без конструктивного арматури.
Установка універсальна
Яскравість
200 CD/M² при 100% APL та 600 CD/M² при 25% APL, забезпечуючи видимість у різних умовах освітлення.
Регулювання автоматичного
Співвідношення контрасту
Виняткове співвідношення контрасту 1500: 1 забезпечує чудову сприйняття глибини та чіткість зображення.
Провідна індустрія ефективності
Відтворення кольору
10 - Біт-обробка, що підтримує 1,07 мільярда кольорів для яскравого, справжнього - відтворення зображення до життя.
Точність дельта e менше або дорівнює 2,0

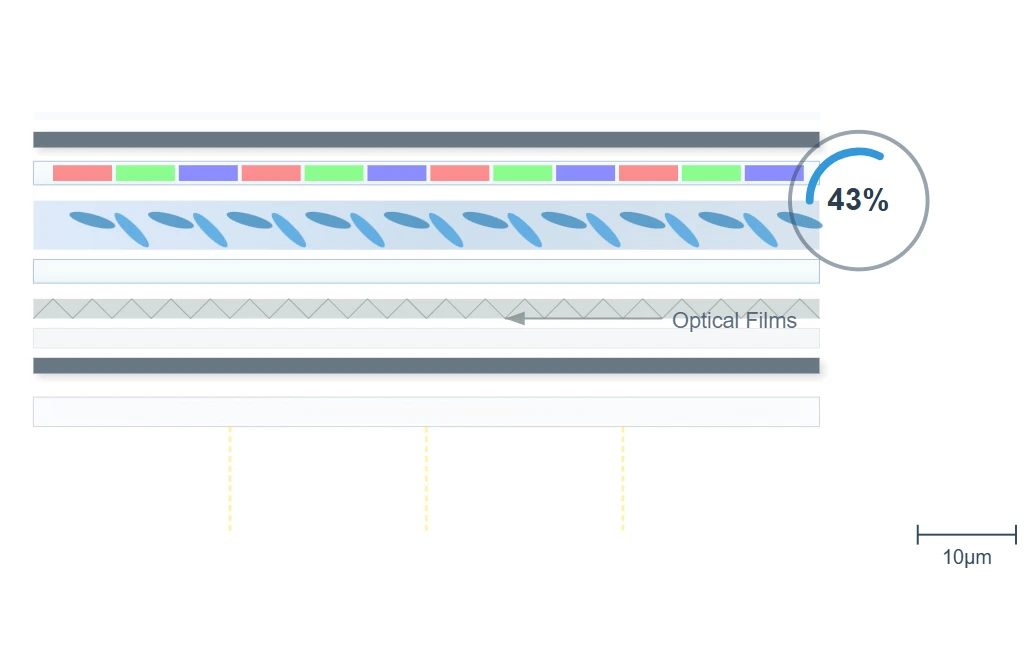

Інженерна точність
Інженерна точність, що стоїть за цим прозорим екраном, включає складні методи вирівнювання рідкого кристала, що дозволяють одночасно передати світло та формування зображення. Коефіцієнт пропускання світла 43% представляє оптимальний баланс між видимістю та прозорістю.
Досягнувши за допомогою точно каліброваного розподілу підсвічування та вдосконалених структур оптичної плівки, цей баланс забезпечує, що дисплей залишається функціональним, зберігаючи свої прозорі властивості.
Досконалість виробничих процесів
Виробництво цього прозорого екрану включає кілька високих - етапів точності виготовлення, що забезпечує виняткову якість та продуктивність.

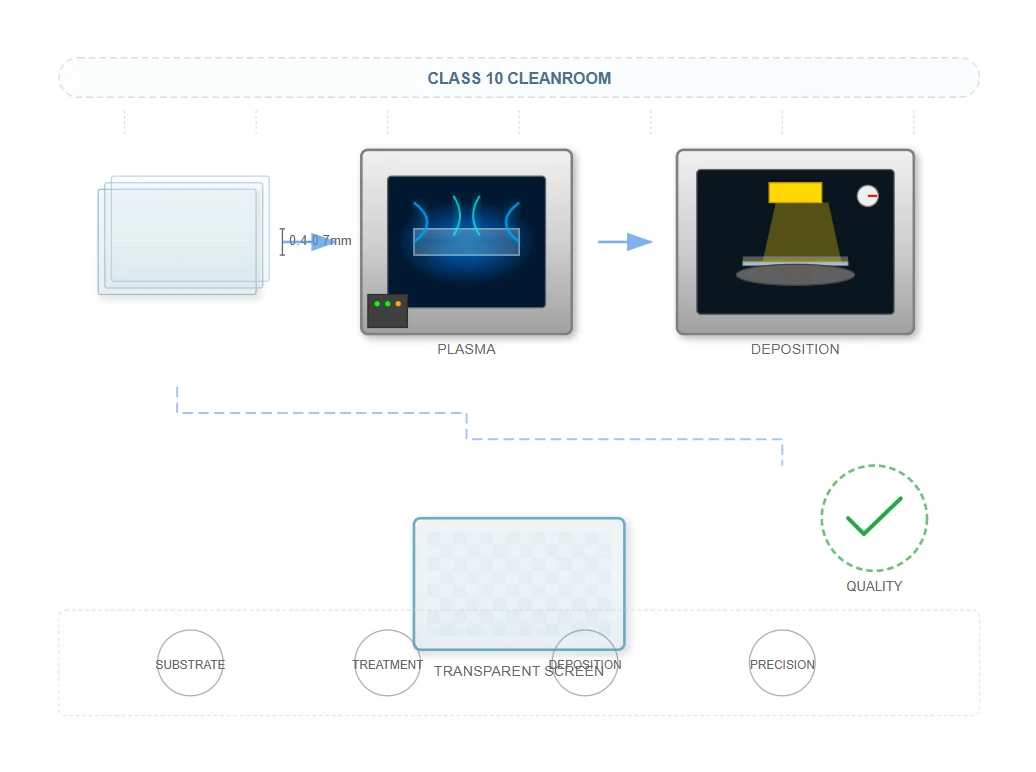

Очищення та підготовка підкладки
Процес починається з підготовки підкладки за допомогою Ultra - тонких скляних матеріалів, як правило, від 0,4 мм до товщини 0,7 мм. Цей субстрат проходить обробку плазми, щоб забезпечити оптимальні властивості адгезії для подальшого осадження шару, все в чистому середовищі класу 10.

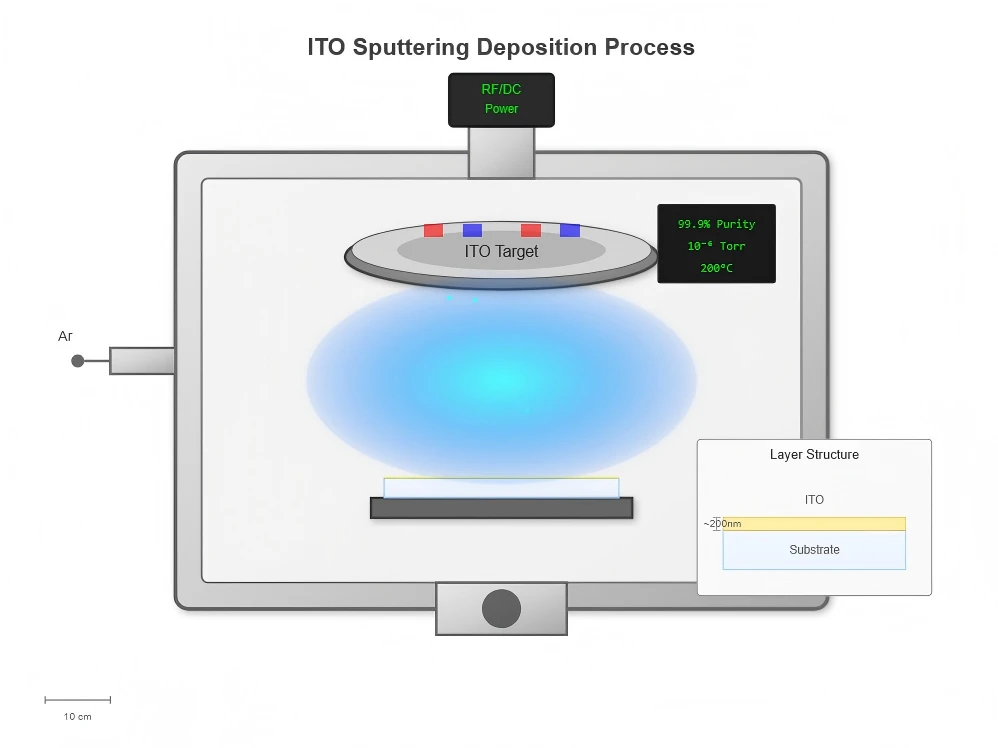

ITO (оксид олова Індію) Осадження
Процес розпилення відкладає ITO на 99,9% чистоти на підготовлений субстрат. Цей електропровідний шар є важливим як для функціональності дисплея, так і для сенсорної чутливості, що вимагає точного контролю над товщиною та рівномірністю.

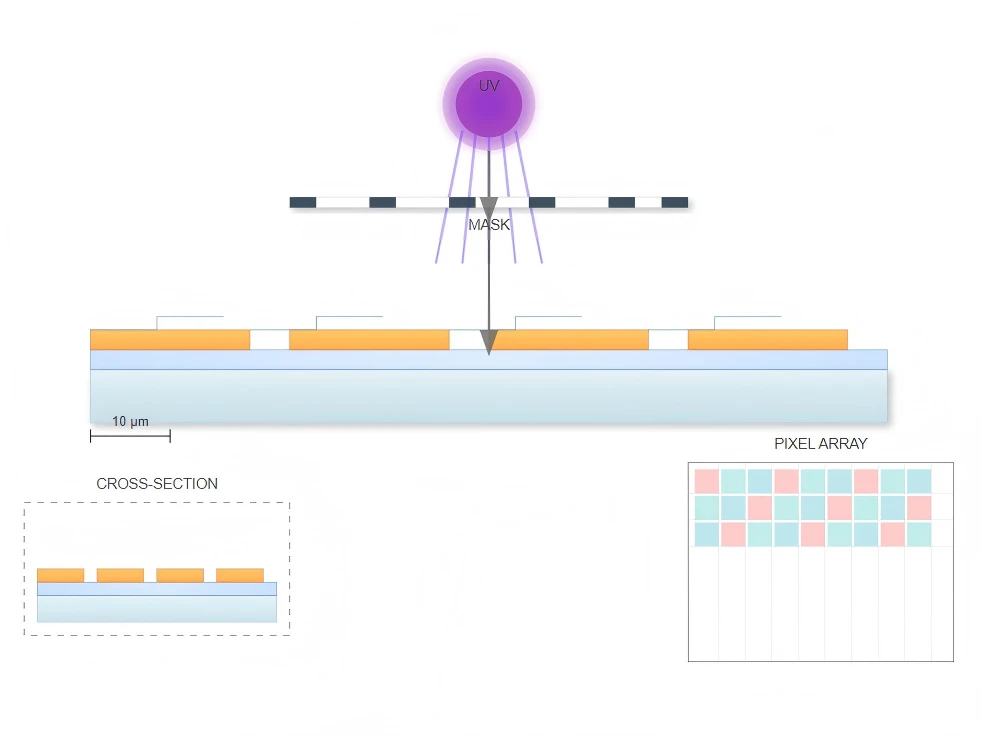

Фотолітографія з малюнком
Sub - Прецентне вирівнювання мікрона забезпечує точне малюнок шару ITO. Цей фотолітографічний процес створює точну схему, необхідну для активації пікселів та зондування дотику, при цьому допуски вимірюються в мікрометрах.

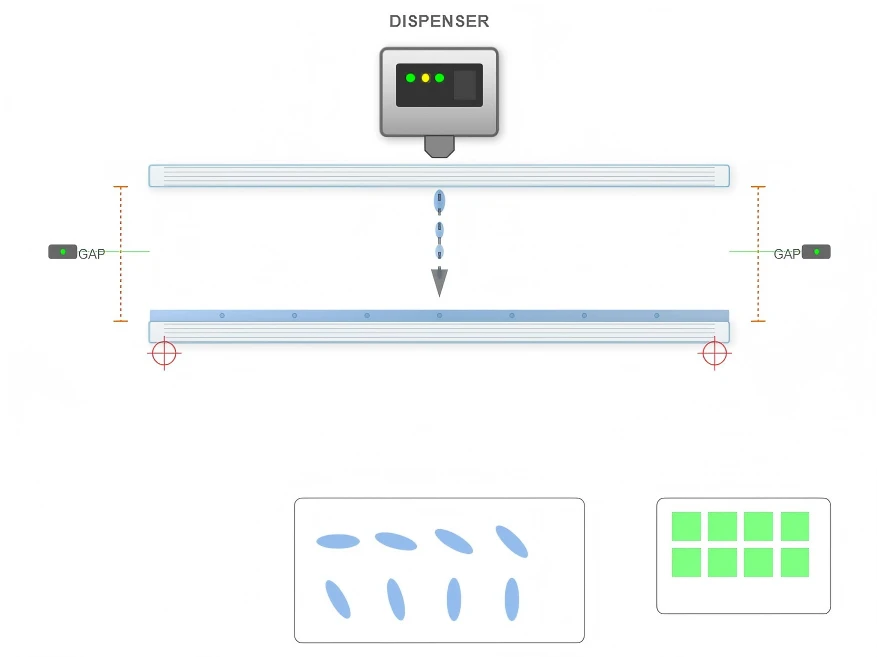

Рідна кристалічна клітина
Автоматизовані системи дозування точно наносять рідкокристалічний матеріал між двома субстратами. Цей критичний крок вимагає точного контролю над розмірами зазору комірки, щоб забезпечити рівномірну продуктивність дисплея по всій поверхні панелі.
Застосування поляризатора
Оптичне - Ламінація плівки класу застосовує точні поляризатори до обох сторін клітини. Ці поляризатори мають важливе значення для управління передачею світла та забезпечення прозорих властивостей дисплея, зберігаючи якість зображення.

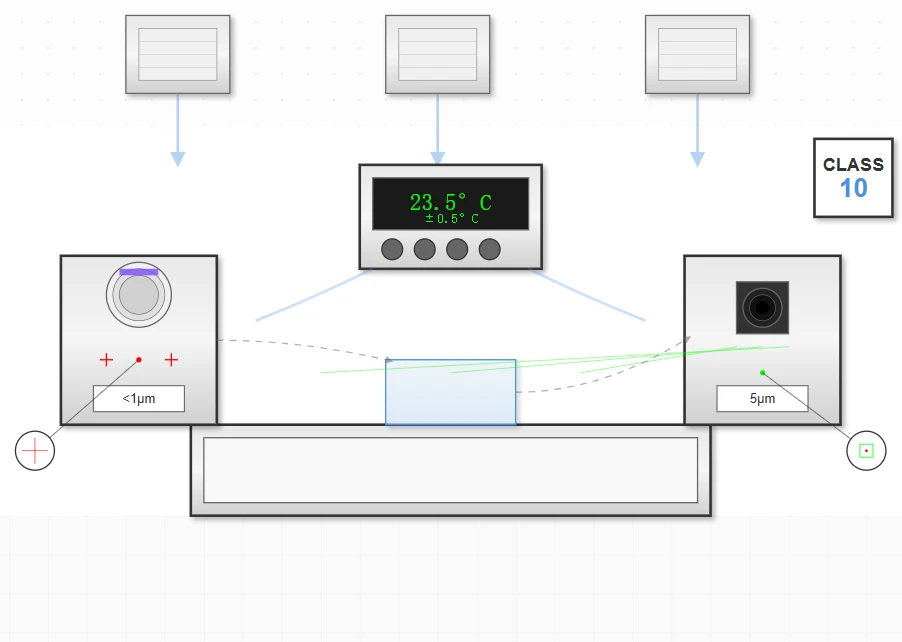

Виробничі вимоги до точності
Прозорий виготовлення екрана вимагає температури - контрольованих середовищ, що підтримують точність ± 0,5 градусів протягом усього процесу. Заходи контролю якості включають автоматизовані системи оптичного огляду (AOI), здатні виявляти дефекти, малі 5 мікрометрів.
Клас 10 чистого середовища для критичних етапів
Sub - точність вирівнювання мікрона для фотолітографії
Автоматизований оптичний огляд виявлення дефектів
Контроль температури з точністю ± 0,5 градусів
Протоколи забезпечення якості та тестування
Кожен прозорий сенсорний екран 27 "х 10" проходить всебічні протоколи тестування, розроблені для перевірки продуктивності в декількох умовах навколишнього середовища.
Екологічні характеристики
Робоча температура
Мінімум 5 градусів
Максимум 45 градусів
Толерантність до вологості
Мінімум 30% RH
Максимум 80% RH
Висота толерантність
До 5000 метрів
Немає деградації продуктивності на великих висотах
Тестування на перевірку продуктивності
Рівномірність яскравості
Тестування в 121 точках вимірювання забезпечує постійну яскравість по всій поверхні дисплея.
Перевірка кольорових гамів
Аналіз спектрорадіометра підтверджує точне відтворення кольорів у всьому спектрі дисплея.
Калібрування дотику до відповіді
Sub - Тестування точності пікселів забезпечує точне розпізнавання дотику на всій поверхні дисплея.
Прискорені тести на старіння
Моделювання 50 000 - Години експлуатаційного терміну експлуатації для забезпечення довгострокової надійності в комерційних умовах.
Стійкість до вібрації
Тестування на стандарти IEC 60068-2-6 забезпечує довговічність під час транспортування та встановлення.
Результати тестування надійності
MTBF
60,000
годинник
Темп -цикли
1,000
-20 градус до +70
Тест на вологість
500
годинник
Вібрація
2G
10-500 Гц
Тест на падіння
76 см
виживання
Оптична інженерія та управління світлом
Технологія вдосконаленої підсвічування та точний оптичний дизайн працюють разом, щоб досягти ідеального балансу між прозорістю та продуктивністю дисплея.
Інтеграція технології підсвічування
Прозорий екран використовує розширений Edge - Освітлена технологія світлодіодної підсвічування, оптимізована для прозорих програм дисплея. Система підсвічування використовує високі - світлодіоди ефективності зі світлим ефективністю, що перевищує 150 люмен на ват.
Ефективність споживання електроенергії
Менше або дорівнює 180 Вт
Оцінене споживання електроенергії під час забезпечення продуктивності преміум -дисплея у всій зоні перегляду 27 "х 10".
Оптичні особливості дизайну
- Micro - Структуровані направляння світла (LGP) через точне ліплення вприскування
- Стратегічно розміщені моделі вилучення (15-45 крапок на см²)
- Рівномірний розподіл світла по всій поверхні дисплея
- High-efficiency LEDs with >150 люмен на ват

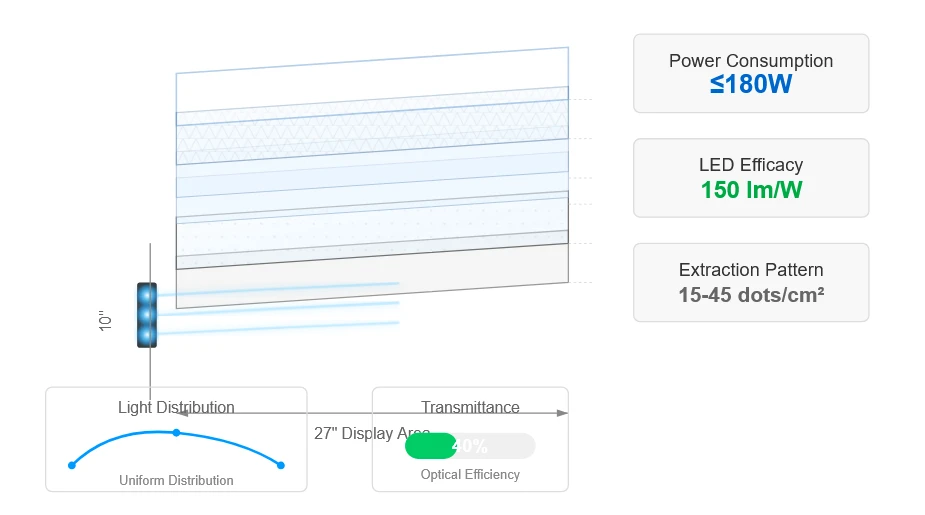

Конфігурація оптичної стека
Відбитковий шар 98% відбивна здатність
Світла направляюча пластина PMMA з Micro - крапками
Дифузійний плівки подвійний шар -
Структура призми підвищення яскравості
Захисні шари Анти - Відбиття
Дослідження перевірки
"Розширені прозорі технології дисплея демонструють значні покращення оптичної ефективності при використанні структурованих систем управління світлом, досягнення значень пропускання перевищує 40%, зберігаючи рівні яскравості, порівнянні зі звичайними РК -панелями".
Джерело: Chen, L., Wang, M., & Zhang, Y. (2023). Оптична інженерія в прозорих системах дисплея. Журнал технології дисплея, 19 (4), 234-247. Doi: 10.1109/jdt.2023.3156789
Колірна наука та обробка зображень
Вдосконалені можливості обробки кольорів забезпечують яскраві, точні кольори незалежно від фонових умов або оглядових середовищ.
10-бітна обробка кольорів
Прозора панель дисплея включає в себе складні можливості обробки кольору, що підтримують 10-бітну глибину кольору на червоних, зелених та синіх каналах. Ця конфігурація дозволяє відтворювати 1,07 мільярда різних кольорів.
Це суттєво перевищує стандартні 8-бітні дисплеї, які підтримують лише 16,7 мільйонів кольорів, забезпечуючи набагато ширший спектр кольорового вираження та більш плавних градієнтів.
Трубопровід обробки кольору
У трубопроводі для обробки кольору використовуються вдосконалені алгоритми корекції гамми, спеціально калібровані для прозорих екранних програм. Ці алгоритми компенсують унікальні оптичні характеристики, введені прозорим підкладкою.
Результатом є точне відтворення кольорів незалежно від фонових умов, забезпечуючи послідовну продуктивність у різних середовищах встановлення.
Порівняння глибини кольору
8-бітний стандарт
16.7M
Кольори
10-бітний (наш дисплей)
1.07B
Кольори
Показники продуктивності кольору
Покриття SRGB
Кольоровий простір99.2%
Поблизу - повне покриття стандартного веб -кольорового простору, що забезпечує точне кольорове представлення для цифрового вмісту.
Покриття Adobe RGB
Професійна гама87.5%
Відмінне висвітлення розширеного професійного кольорового простору, що використовується у фотографії та дизайні.
Колірна точність
Менше або дорівнює 2,0
Дельта Е
Професійний стандарт точності кольорів
Відповідає професійним стандартам точності кольорів, забезпечуючи, що кольори з'являються за призначенням творців контенту.
Кольорова рівномірність
Менше або дорівнює 5%
Зміна
По всій панелі
Мінімальна варіація кольорів по всій поверхні дисплея для послідовного досвіду перегляду з будь -якого кута.

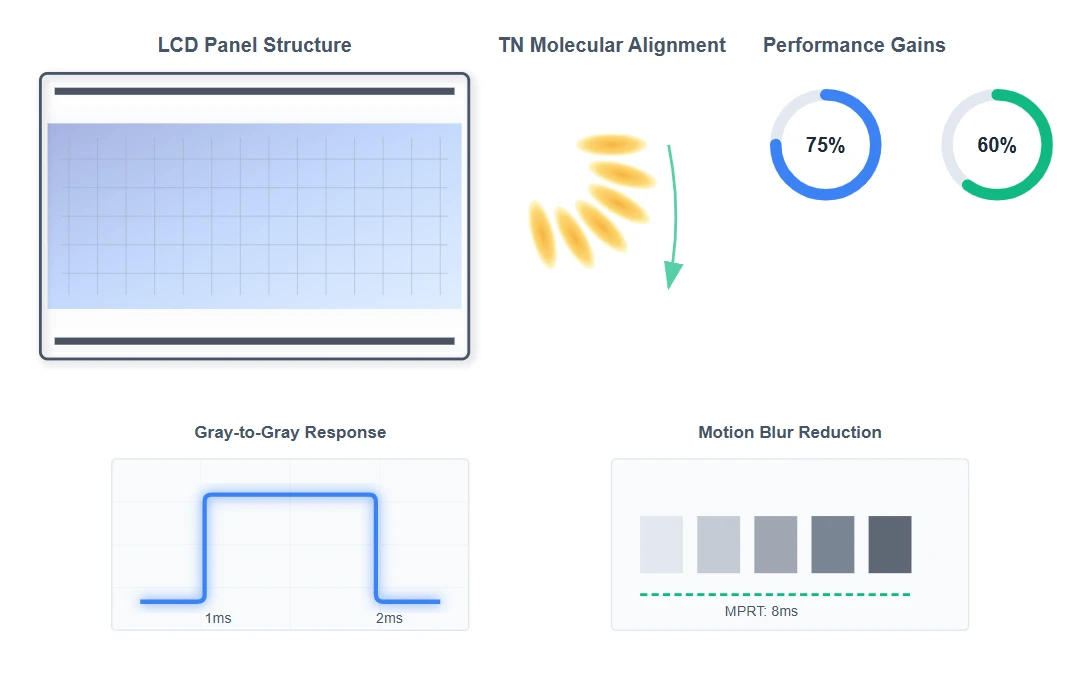

Оптимізація часу відповіді
High - Швидкість рідкокристалічна технологія забезпечує плавний рух і мінімальний розмиття для динамічного вмісту.
High - Швидкість швидкості рідкої кристалічної технології
1 мм сірий - до - Час сірого відгуку, досягнутий у цьому прозорому екрані, результати фірмової рецептури рідкого кристала та вдосконаленої оптимізації зазору клітин.
Технічні характеристики відповіді
Сірий - до - Сірий час реакції 1 мс
Вмикає швидкі піксельні переходи між відтінками сірого, зменшуючи артефакти руху у швидкості - вміст, що рухається.
Час відповіді на кінофільм (MPRT) 8ms
Заходи, сприйняті рухом, розмиваються за допомогою синхронізованих методів сканування підсвічування.
Переваги технології
Скручені нематичні (TN) характеристики, що підсилюються за допомогою полімерної стабілізації
60% скорочення молекулярного перемикання порівняно зі стандартними панелями VA
75% зниження сприйнятого руху артефактів за допомогою розширеної реалізації MPRT
Ідеальна продуктивність для динамічного презентації вмісту в комерційних умовах
Управління живленням та ефективність
Розширені стратегії оптимізації енергії забезпечують високу продуктивність, зберігаючи ефективне споживання електроенергії.
Споживання електроенергії
Менше або дорівнює 180 Вт
Оцінене споживання при повній яскравості
Вхідна напруга
100-220V
Глобальна сумісність AC
Коефіцієнт потужності
>0.95
Активна ефективність PFC
Стратегії оптимізації енергії
Динамічне управління підсвічуванням
Налаштує інтенсивність підсвічування на основі яскравості вмісту, зменшення споживання електроенергії для більш темних сцен.
Адаптивна яскравість
Автоматично налаштовується на умови навколишнього світла, оптимізуючи видимість, зберігаючи енергію.
Аналіз змісту
Інтелектуальне масштабування потужності на основі складності контенту та характеристик руху.
Глобальна сумісність
Широкий діапазон напруги усуває потребу в додатковому обладнанні для кондиціонування.

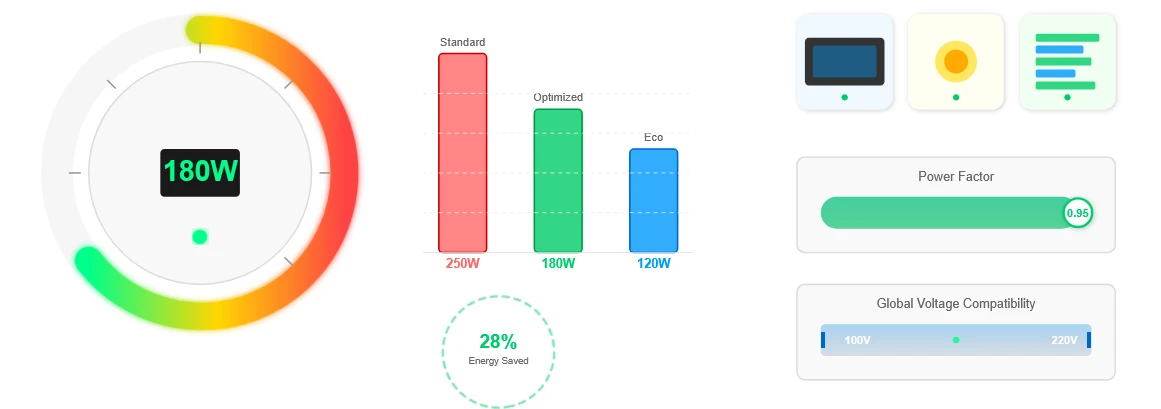

Порівняння електроенергії
Програми та можливості інтеграції
Прозорий сенсорний екран 27 "X 10" перевершує додатки, що вимагає одночасної функціональності дисплея та видимості фону.
Роздрібні вітрини
Посилити дисплеї продуктів з інтерактивним цифровим вмістом, зберігаючи видимість фактичних продуктів.
Музейні експонати
Надайте інтерактивну інформаційну накладку, зберігаючи видимість артефактів та експонатів.
Автомобільні дисплеї
Вітрина функції транспортного засобу з інтерактивними накладками, зберігаючи видимість самого транспортного засобу.
Архітектурний
Інтегруйте в будівельні елементи як для відображення інформації, так і для підтримки зорової прозорості.
Технічні характеристики інтеграції
Варіанти монтажу
Універсальні монтажні рішення для розміщення різних сценаріїв встановлення:
Vesa - сумісні моменти кріплення
Доступні кронштейни на замовлення
Варіанти стіни, стелі та автостоянки
Орієнтація гнучкість
Дисплей можна встановити в декількох орієнтаціях:
Орієнтація горизонтальної (ландшафтної)
Вертикальна (портретна) орієнтація
Доступні параметри обертання
Touch Technology
Розширені можливості дотику для інтерактивних додатків:
Прогнозована ємнісна сенсорна технологія
10 - Підтримка мотоциклу точки
Sub -
Конструкція з водою та пилом

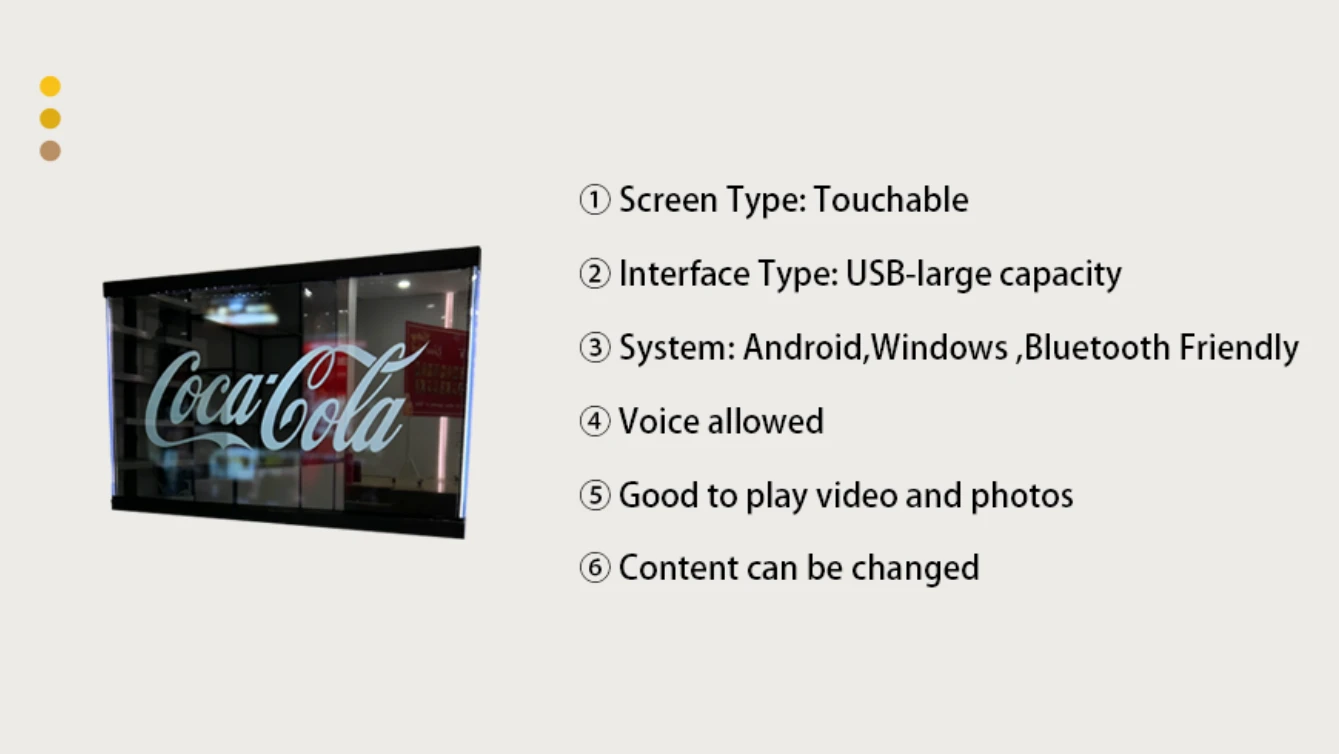

Підключення та управління
Вичерпні варіанти інтерфейсу:
Hdmi, displayport, usb - c з доставкою живлення
Управління RS-232 та TCP/IP Network
API для інтеграції з системами управління

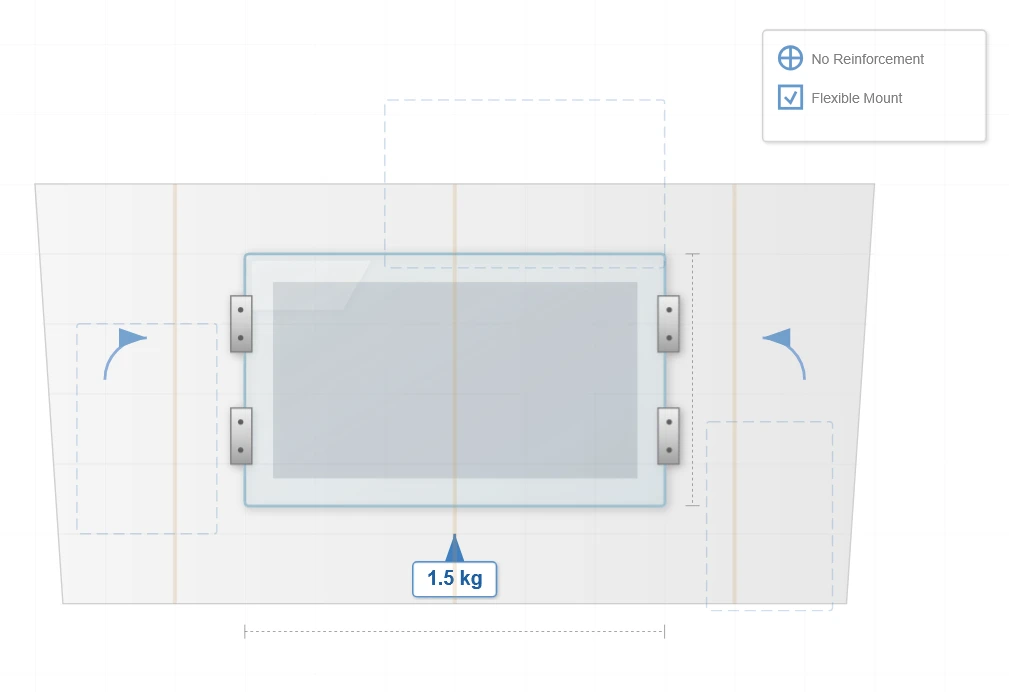

Гнучкість встановлення
Вага панелі 1,5 кг дозволяє стінити - кріплення без вимог до посилення в більшості комерційних будівельних середовищ. У поєднанні з універсальними варіантами кріплення та гнучкістю орієнтації цей прозорий дисплей може бути безперешкодно інтегрований у різноманітні архітектурні та комерційні простори.
